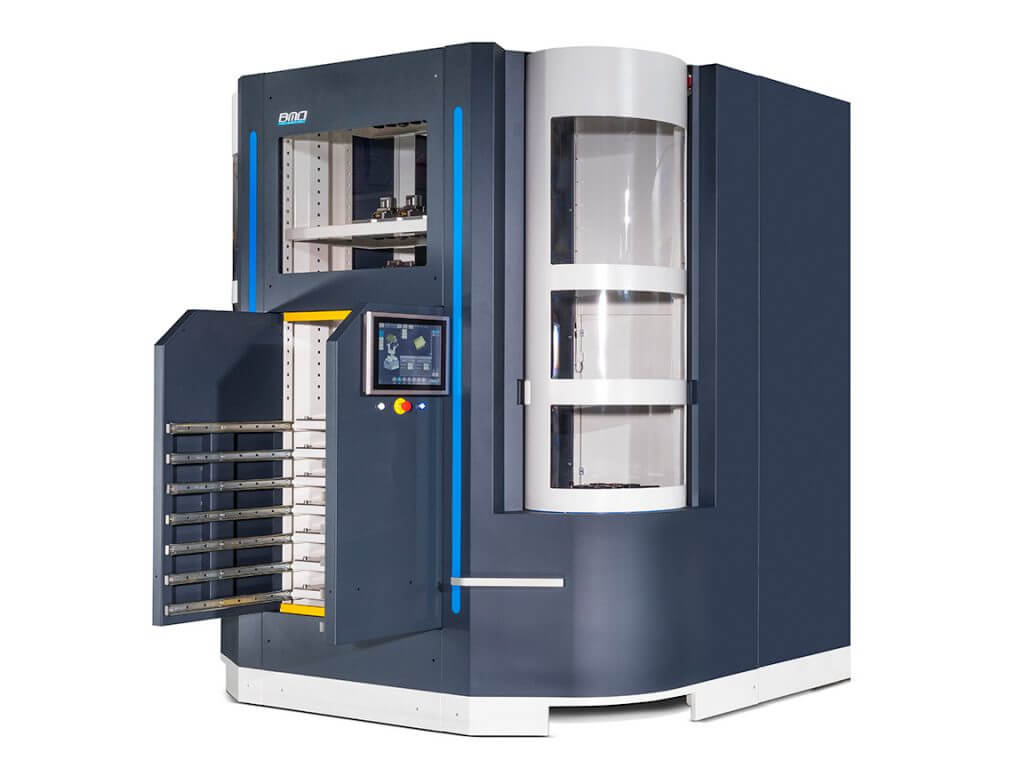

Titanium 50

De Titanium 50 biedt een zeer uitgebreide capaciteit op een gering oppervlak en is uitermate geschikt om grotere en kleinere series flexibel te automatiseren. Het concept is modulair opgezet waarbij er de keuze is uit pallet- en/of product belading. De automatiseringsoplossing beschikt over twee pallet laadstations om handmatig pallets te wisselen of te voorzien van materiaal.

Compact CNC automatisering met een hoge capaciteit

Een standaard uitgevoerde Titanium 50 met alleen palletbelading maakt het mogelijk om meerdere verschillende series van producten door elkaar heen te automatiseren zonder tussenkomst van een operator. De BMO Titanium 50 kan ook zeer makkelijk uitgebreid worden, zo kan de automatiseringsoplossing altijd nog aan een tweede CNC machine gekoppeld worden zodat er een nog hogere productiviteit wordt behaald.

Ervaar een ongeëvenaarde flexibiliteit door de combinatie van pallet- én productbelading

Doe geen concessies maar geniet van de uitgebreide mogelijkheden die de Titanium serie kan bieden. Of het nu gaat om het beladen van een veelvoud van complexe enkelstuks op pallets of kleine productseries via de productlades. Door de uitgebreide palletcapaciteit en het flexibel ladesysteem kan er een hoog spindelrendement op één of twee CNC machines worden behaald.

  • Automatiseren van draai- en freesbanken
  • Belading van 1 of 2 CNC machines met 1 robot
  • Geschikt voor ieder merk CNC machine
  • 6-assige robot met een maximale draaglast van 50 of 80 kg
  • Standaard pallet belading
  • Twee onafhankelijk bedienbare pallet laadstations
  • Bijvullen van producten en pallets tijdens bedrijf
  • Capaciteit voor 48 pallets 295x295mm of 96 pallets 295x150mm
  • Optionele product module
  • Bij productmodule max. 7 robuuste productlades
  • Veel verschillende grijpermogelijkheden
  • Variabele producthoogtes door vrij in te delen ladesysteem
Breedte: 2550 mm
Hoogte: 2749 mm
Diepte: 4299 mm
Gewicht: 3500 kg
Maximale belasting robot: 50 of 80 kg
Maximale product afmetingen: 274 x 450 mm
Maximaal gewicht per lade: 300 kg
Maximale product hoogte: 400 mm
Afmetingen productlade: 875 mm x 420 mm
Specificaties: Platinum Frontloader Platinum Sideloader Titanium Titanium 180
Robot capaciteit: 24 / 50 / 80 kg 24 / 50 / 80 kg 50 / 80 kg 180 kg
Type CNC machine: Zowel draai- als freesbank Zowel draai- als freesbank Zowel draai- als freesbank Zowel draai- als freesbank
Positie beladen CNC machine: Voorzijde van de CNC machine Zijdeur van de CNC machine Voorzijde of zijdeur Voorzijde of zijdeur
Aantal CNC machines beladen: 1 2 2 2
Aantal lades: Standaard 4 (max. 7) Standaard 4 (max. 7) Standaard 4 (max. 7) Standaard 4 (max. 7)
Afmetingen lades: 1600 x 520 mm of 1100 x 420 mm 1600 x 520 mm 875 x 420 mm 1600 x 620 mm
Maximale belasting lade: 300 kg 300 kg 300 kg 300 kg
Maximaal aantal pallet posities: 16 16 96 100
Pallet laadstations: Op bovenste lade Op bovenste lade Onafhankelijk bedienbare wisselstations Onafhankelijk bedienbare wisselstations
Optioneel spantangbelading:
Maximaal aantal spantang posities: 18
Veiligheid: Vloerscanner en/of hekwerk Gesloten systeem Gesloten systeem Gesloten systeem
Eigenschappen
  • Automatiseren van draai- en freesbanken
  • Belading van 1 of 2 CNC machines met 1 robot
  • Geschikt voor ieder merk CNC machine
  • 6-assige robot met een maximale draaglast van 50 of 80 kg
  • Standaard pallet belading
  • Twee onafhankelijk bedienbare pallet laadstations
  • Bijvullen van producten en pallets tijdens bedrijf
  • Capaciteit voor 48 pallets 295x295mm of 96 pallets 295x150mm
  • Optionele product module
  • Bij productmodule max. 7 robuuste productlades
  • Veel verschillende grijpermogelijkheden
  • Variabele producthoogtes door vrij in te delen ladesysteem
Layout en maten
Breedte: 2550 mm
Hoogte: 2749 mm
Diepte: 4299 mm
Gewicht: 3500 kg
Maximale belasting robot: 50 of 80 kg
Maximale product afmetingen: 274 x 450 mm
Maximaal gewicht per lade: 300 kg
Maximale product hoogte: 400 mm
Afmetingen productlade: 875 mm x 420 mm
Foto's
Vergelijk
Specificaties: Platinum Frontloader Platinum Sideloader Titanium Titanium 180
Robot capaciteit: 24 / 50 / 80 kg 24 / 50 / 80 kg 50 / 80 kg 180 kg
Type CNC machine: Zowel draai- als freesbank Zowel draai- als freesbank Zowel draai- als freesbank Zowel draai- als freesbank
Positie beladen CNC machine: Voorzijde van de CNC machine Zijdeur van de CNC machine Voorzijde of zijdeur Voorzijde of zijdeur
Aantal CNC machines beladen: 1 2 2 2
Aantal lades: Standaard 4 (max. 7) Standaard 4 (max. 7) Standaard 4 (max. 7) Standaard 4 (max. 7)
Afmetingen lades: 1600 x 520 mm of 1100 x 420 mm 1600 x 520 mm 875 x 420 mm 1600 x 620 mm
Maximale belasting lade: 300 kg 300 kg 300 kg 300 kg
Maximaal aantal pallet posities: 16 16 96 100
Pallet laadstations: Op bovenste lade Op bovenste lade Onafhankelijk bedienbare wisselstations Onafhankelijk bedienbare wisselstations
Optioneel spantangbelading:
Maximaal aantal spantang posities: 18
Veiligheid: Vloerscanner en/of hekwerk Gesloten systeem Gesloten systeem Gesloten systeem
Pallet belading module

Pallet belading module

Pallet belading module

Standaard is de Titanium 50 voorzien van pallet belading met een uitzonderlijk hoge capaciteit aan pallet posities. De operator kan producten handmatig op een pallet spannen en deze volcontinu door de robot op de CNC machine laten beladen en ontladen. De Titanium 50 is standaard voorzien van 16 pallet schappen van 960 mm breed. Dit resulteert in een palletcapaciteit van 48 pallets van 295 x 295 mm met een maximale hoogte van 350 mm. Hierbij zijn er negen palletplaatsen ter beschikking die een ‘oneindige’ hoogte hebben.

  • Capaciteit voor 48 pallets 295x295mm of 96 pallets 295x150mm
  • Capaciteit voor 39 pallets 295x295mm of 78 pallets 295x150mm (i.c.m. de product module)
  • Snel pallets beladen en ontladen tijdens bedrijf door twee onafhankelijk bedienbare pallet laadstations
  • Maximale productafmeting in pallet laadstation (400x400x400mm)
  • Beladen van pallets met of zonder pneumatische machine klem
  • Beladen van pallets met handmatige opspanningen
  • Inclusief software BMO Intelligent Pallet Loading Solution (BIPL)
  • Meerdere productseries in één productierun (24/7)
Opties:
  • Optioneel meerdere palletformaten mogelijk in robotcel
  • Optioneel rotatiemodule in één of twee pallet laadstations
  • Optioneel groot formaat pallet wisselstation op bovenste productlade
Product belading module

Product belading module

Product belading module

De Titanium 50 is standaard uitgerust voor pallet belading. Voor de ondernemer die meer output uit zijn CNC machine wil halen biedt BMO Automation de mogelijkheid om te kiezen voor de productbeladingmodule. De Titanium 50 met product en pallet belading is uitgerust met een flexibel ladensysteem. De operator kan dit ladensysteem vullen met het te bewerken materiaal. De robot schuift eigenhandig deze lades naar zich toe om de ruwmaterialen op te pakken en in de CNC machine te laden. Na de bewerking legt de robot de bewerkte producten terug in de lade en schuift deze naar de middenpositie. De operator kan vervolgens deze lade naar zich toe trekken en deze, gevuld met eindproducten, leegruimen. Beladen en ontladen van deze lades kan tijdens bedrijf dus zonder stilstand van het productieproces.

Het ladensysteem is naar wens te configureren. Standaard bestaat deze module uit vier lades, allen met een afmeting van 875 x 420mm. De Titanium 50 is uit te breiden tot maximaal zeven lades. Iedere lade kan een maximaal gewicht van 300 kg dragen. Als wordt gekozen voor de product module wordt de robot uitgevoerd met een grijper wisselsysteem. Hierdoor kan de robot zowel pallets als ook grijpers aankoppelen. De productlades kunnen voorzien worden van verschillende rasters waardoor u de beschikbare ruimte optimaliseert voor uw producten. Hierdoor kunt u zoveel mogelijk producten in de Titanium 50 kwijt voor een zo hoog mogelijk aantal spindeluren. Het variabele ladesysteem maakt het bovendien mogelijk om producten met verschillende hoogtes te automatiseren.

Met product belading van BMO Automation bent u flexibel, modulair en hebt u een gegarandeerd hogere output.

  • Standaard 4 robuuste productlades (maximaal 7)
  • Afmetingen productlade 875mm x 420mm
  • Maximale belasting per lade 300kg
  • Keuze uit vele verschillende grijpermogelijkheden
  • Variabele producthoogtes door vrij in te delen ladesysteem
  • Bijvullen van producten tijdens bedrijf mogelijk
  • Optioneel omkeerlade module
  • Optioneel assenbelading incl. assenraster



Spanmiddelen

Spanmiddelen

Spanmiddelen

Bij BMO Automation kunt u terecht voor een volledige totaaloplossing. Wij zorgen er, naast de robotautomatisering, namelijk ook voor dat uw CNC machine voorbereid wordt en van een eigen door BMO ontwikkeld nulpuntspansysteem wordt voorzien. Deze ‘chuckplaat’ is uitgerust met pallet aanlegcontrole en wordt op maat gemaakt voor de machinetafel van uw CNC machine. De communicatie tussen de robot en de CNC machine wordt verzorgt middels een door BMO ontwikkelde maatwerk interface. Daarnaast leveren wij verschillende andere opties om de operator het werk zo makkelijk mogelijk te maken.

  • Pallets in vele verschillende formaten (met of zonder mediumdoorvoer)
  • Verschillende types machineklemmen
  • Integratiekit voor handmatige aansturing nulpuntspansysteem
  • Integratiekit voor handmatige aansturing pneumatisch spanmiddel
BMO Intelligent Control System

BMO Intelligent Control System

BMO Intelligent Control System

LAAGDREMPELIG EN GEBRUIKSVRIENDELIJK

Het BMO Intelligent Control System (BICS) zorgt voor de aansturing van de Titanium 50. Ook zonder robotkennis zijn onze robot automatiseringen eenvoudig te bedienen, dankzij de zeer gebruiksvriendelijke grafische user interface. Het BMO Intelligent Control System maakt het overbodig om de teach pendant van de robot te gebruiken. De operator bedient de Titanium 50 middels twee speciaal voor de industrie ontwikkelde Multi-touchscreens (IP67) aan de zijkanten van de robotcel die zijn gekoppeld aan een high-end besturingssysteem. Er is geen uitgebreide robotkennis nodig om de Titanium 50 aan te sturen.

Door middel van het ingeven van verschillende parameters, afmetingen product, product aantal, grijperselectie en machineklem eigenschappen kan een nieuwe job in productie genomen worden. De zeer intuïtieve bediening is zo eenvoudig dat een nieuwe job binnen 1 minuut kan worden aangemaakt. Niet alleen het instellen maar ook het monitoren van het proces is een groot voordeel van de software. Resterende tijden, cyclustijden en bewerkte producten worden gecalculeerd en kunnen ook remote opgevraagd worden als er gekozen wordt voor de optionele mailmodule.

Ook de handmatige bediening van machineklem, robotgrijper en toegangsdeur van de cel kunnen via het touchscreen aangestuurd worden. Tevens is in de software de snelheid van de robot regelbaar en kunnen diverse softwareopties uitgevoerd worden. Bij de installatie van iedere nieuwe BMO automatisering worden standaard twee dagdelen scholing gegeven zodat alle operators direct met de automatisering aan de slag kunnen gaan.

  • Bediening via twee Multi-touchscreens
  • CNC taak te programmeren binnen 1 minuut
  • Remote support module
  • Mail module voor statusmeldingen
  • Job manager om meerdere jobs in te regelen
  • Overzichtelijke menu-indeling met duidelijke symbolen







Servogrijper

Servogrijper

BMO Servogrijper

De automatisering oplossingen van BMO  Automation zijn uit te rusten met verschillende grijpermogelijkheden. Voor iedere grijpvraagstuk bieden wij een oplossing.

Om een optimale flexibiliteit te realiseren heeft BMO de servobekken ontwikkeld. Met deze optie wordt de tweepunts of driepunts grijper voorzien van automatisch instelbare grijperbekken. Via het BMO Intelligent Control System (BICS) kan de operator via een simpele handeling het formaat van het product ingeven waarna de servogrijper zich automatisch instelt op de ingegeven maat. Hierdoor kunnen meerdere productformaten in een volcontinu proces geautomatiseerd worden. Nooit meer handmatig omstellen van grijpervingers.

Bij een parallelgrijper kunnen hierdoor producten in een bereik van 0 t/m 164 mm of 109 t/m 274 mm gegrepen worden zonder tussenkomst van de operator.

Bij een driepuntsgrijper kunnen hierdoor ronde producten in een bereik van 3 t/m 196 mm of 144 t/m 310 mm gegrepen worden zonder tussenkomst van de operator.

Automatische deur CNC machine

Automatische deur CNC machine

Automatische deur CNC machine

Steeds meer CNC machines worden af fabriek geleverd met een automatische deur of kunnen achteraf van deze optie worden voorzien. Voor nieuwe en oude CNC machines die deze optie niet hebben kan BMO Automation zorgen voor een automatische deurmodule. Dit kan zowel het automatiseren van een bestaande deur zijn of het installeren van de door BMO ontwikkelde deurmodule.

  • Automatiseren van bestaande deuren van de CNC Machine (voor- en of zijdeur)
  • Installatie en montage van BMO deurmodule
  • Voor nieuwe en oudere CNC machines

Optionele functionaliteiten

Bij BMO Automation kunt u instappen op ieder gewenst automatiseringsniveau omdat al onze automatiseringen achteraf nog kunnen voorzien van uitgebreide upgrades én opties. Zo heeft u de mogelijkheid om kleinschalig te beginnen en in een later stadium uw robot automatisering te upgraden wanneer dit gewenst is. Hieronder treft u een kleine selectie van onze optionele functionaliteiten.

  • null

    Track in Titanium voor vergroten bereik robot

    Vergroot het bereik van de robot door deze op een lineaire slede te plaatsen. Toevoeging van een zevende as.

  • null

    BMO Clamping Block Pressure Control

    Softwarematig de spankracht van de machineklem programmeren. Dit kan per job via een simpele handeling in het BMO Intelligent Control System ingevoerd worden.

  • null

    Flexibele indeling rekken

    Extra flexibiliteit door de mogelijkheid om meerdere palletformaten in uw robot automatisering te gebruiken. Voordeel is dat u de capaciteit van de robotcel door deze flexibiliteit optimaal gebruikt.

  • null

    BMO Gripper Pressure Control System

    Deze optie geeft u de mogelijkheid om de spankracht van de grijper te programmeren in de software. Hierdoor kunt u per job de spankracht van de grijper instellen.

  • null

    Aandrukcilinder op grijper

    Met een aandrukcilinder op de grijper wordt het product aangedrukt bij het neerzetten en vóór het oppakken zodat de handeling altijd nauwkeurig verloopt.

  • null

    BMO Jobmanager

    De BMO Jobmanager voegt extra functionaliteit toe aan uw machine doordat hiermee de robot meerdere jobs achter elkaar kan uitvoeren.

  • null

    Draaiplateau in pallet laadstation

    Roterende tafel in het linker en/of rechter pallet laadstation van de Titanium cel.

  • null

    Omkeerstation

    Het omkeerstation biedt de operator de mogelijkheid om de robot te programmeren zodat deze producten omkeert en vervolgens in het bewerkingsproces terug plaatst. Zo wordt ook het zesde vlak van het product  bewerkt.
