    Iridium
    Sideloader

    De IRIDIUM is het meest flexibele instapmodel in de markt om uw CNC-machine mee te automatiseren. Met de IRIDIUM profiteert u al van de voordelen van een Single Batch Automatisering met een minimale investering. Zo kan uw team gemakkelijk wennen aan de procesverbeteringen die de automatisering teweeg brengt. Dankzij de modulaire opzet van de IRIDIUM Serie behoudt uw investering  waarde. Op een later moment kunt u namelijk het rendement van uw  investering verder vergroten met een eenvoudige upgrade naar Multi Batch.  Het rendement kan zelfs verdubbeld worden door een tweede CNC machine  aan één IRIDIUM Sideloader te koppelen.

    Single Batch / Multi Batch

    • Single Batch is het onbemand produceren van één serie
    • Multi Batch is het onbemand produceren van verschillende series, dus  automatisch omstellen zonder tussenkomst van de operator

    Hoeveel spindeluren draait u deze week?

    128 uur per week. Dat zijn het gemiddeld aantal uren waarin een fulltime CNC-operator niét aan de machine staat. De tijd die uw CNC-operator wél aanwezig is wordt voor een gedeelte gevuld met repeterend werk. Werk waar uw CNC-operator eigenlijk te hoog voor is opgeleid. Herkenbare situatie?

    • Automatiseren van draai- en freesbanken
    • Belading van 1 of 2 CNC machines met 1 robot
    • Geschikt voor ieder merk CNC machine
    • 6-assige robot met een maximale draaglast van 25 Kg
    • Optioneel meerdere productieseries in één productierun (Iridium Multibatch)
    • Veel verschillende grijpermogelijkheden
    • Robotcel van hoge kwaliteit
    • Optioneel capaciteit voor maar liefst 4 palletposities (Iridium Multi Batch+Pallet)
    • Standaard één flexibele tafel  voor productopslag
    • Optioneel uitbreidbaar naar 2 flexibele productlades
    • Bijvullen van productlades tijdens bedrijf mogelijk
    • Oneindig verschillende rasters te creëren
    Breedte: 1.500 mm
    Hoogte: 2.325 mm
    Diepte: 2.115 mm
    Gewicht: 1.500 Kg
    Maximale belasting robot: 25 Kg
    Maximale product afmetingen: 500 x 268 mm
    Maximaal gewicht producttafel: 600 Kg
    Maximaal gewicht per lade: 400 Kg
    Maximale product hoogte: 200 mm
    Afmetingen producttafel/lade: 1.075 x 725  mm

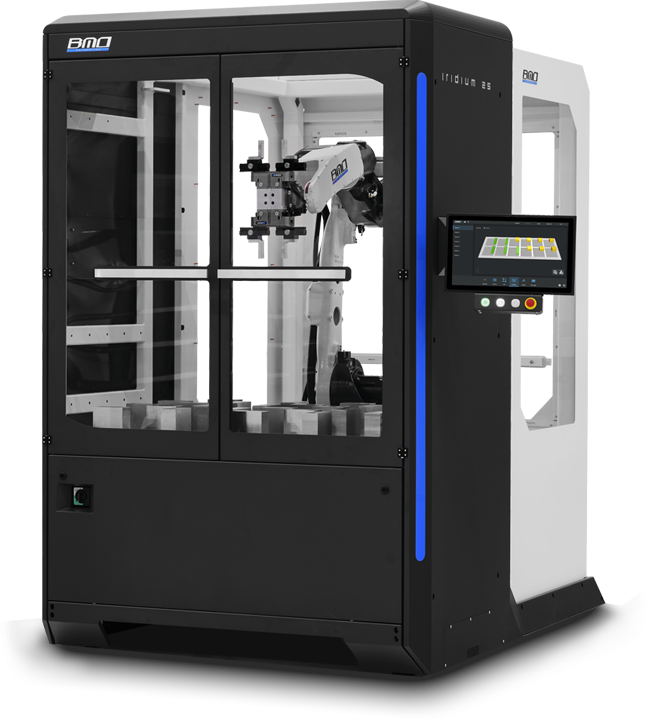

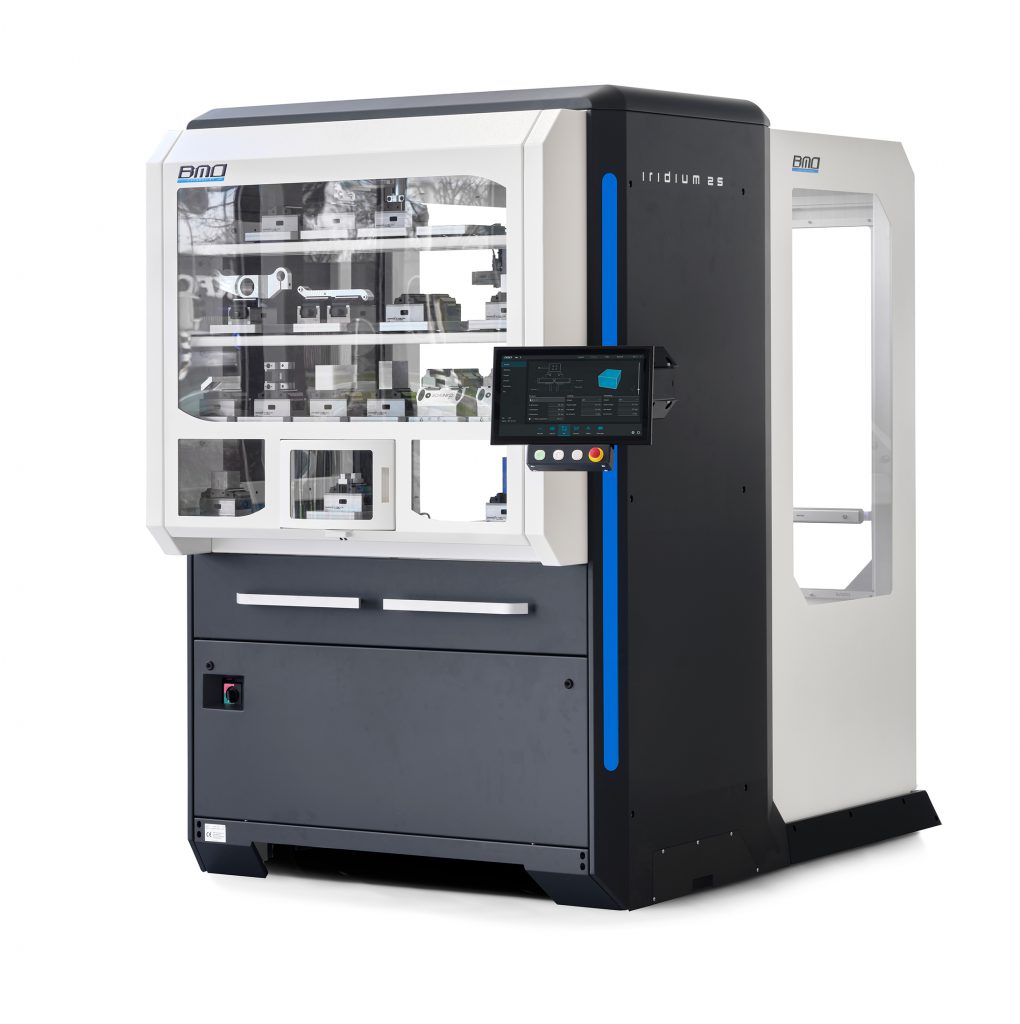

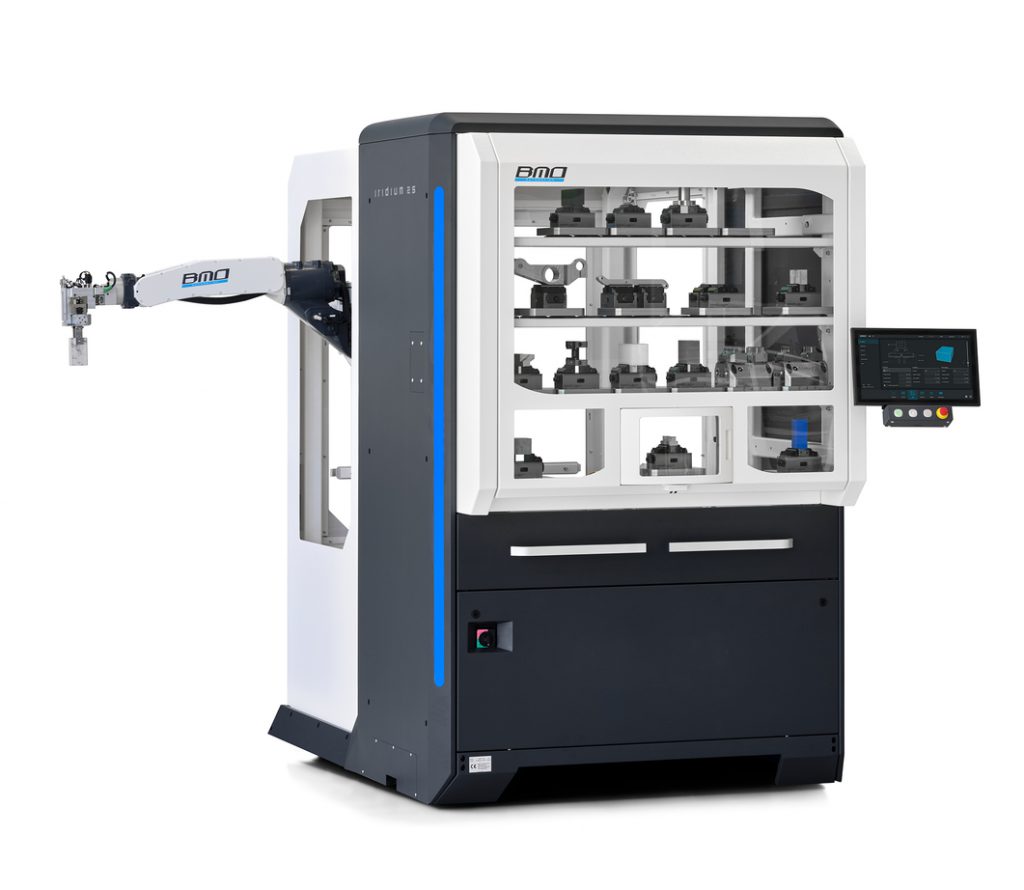

    Iridium Sideloader
    Iridium Sideloader - DMU 50

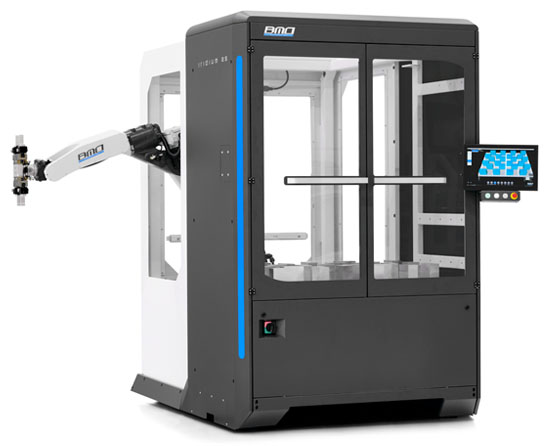

    Iridium-25 Sideloader
    Eigenschappen
    • Automatiseren van draai- en freesbanken
    • Belading van 1 of 2 CNC machines met 1 robot
    • Geschikt voor ieder merk CNC machine
    • 6-assige robot met een maximale draaglast van 25 Kg
    • Optioneel meerdere productieseries in één productierun (Iridium Multibatch)
    • Veel verschillende grijpermogelijkheden
    • Robotcel van hoge kwaliteit
    • Optioneel capaciteit voor maar liefst 4 palletposities (Iridium Multi Batch+Pallet)
    • Standaard één flexibele tafel  voor productopslag
    • Optioneel uitbreidbaar naar 2 flexibele productlades
    • Bijvullen van productlades tijdens bedrijf mogelijk
    • Oneindig verschillende rasters te creëren
    Layout en maten
    Breedte: 1.500 mm
    Hoogte: 2.325 mm
    Diepte: 2.115 mm
    Gewicht: 1.500 Kg
    Maximale belasting robot: 25 Kg
    Maximale product afmetingen: 500 x 268 mm
    Maximaal gewicht producttafel: 600 Kg
    Maximaal gewicht per lade: 400 Kg
    Maximale product hoogte: 200 mm
    Afmetingen producttafel/lade: 1.075 x 725  mm
    Foto's
    Iridium Sideloader
    Iridium Sideloader - DMU 50
    Iridium-25 Sideloader

    Klik op een van onderstaande buttons voor uitgebreide informatie

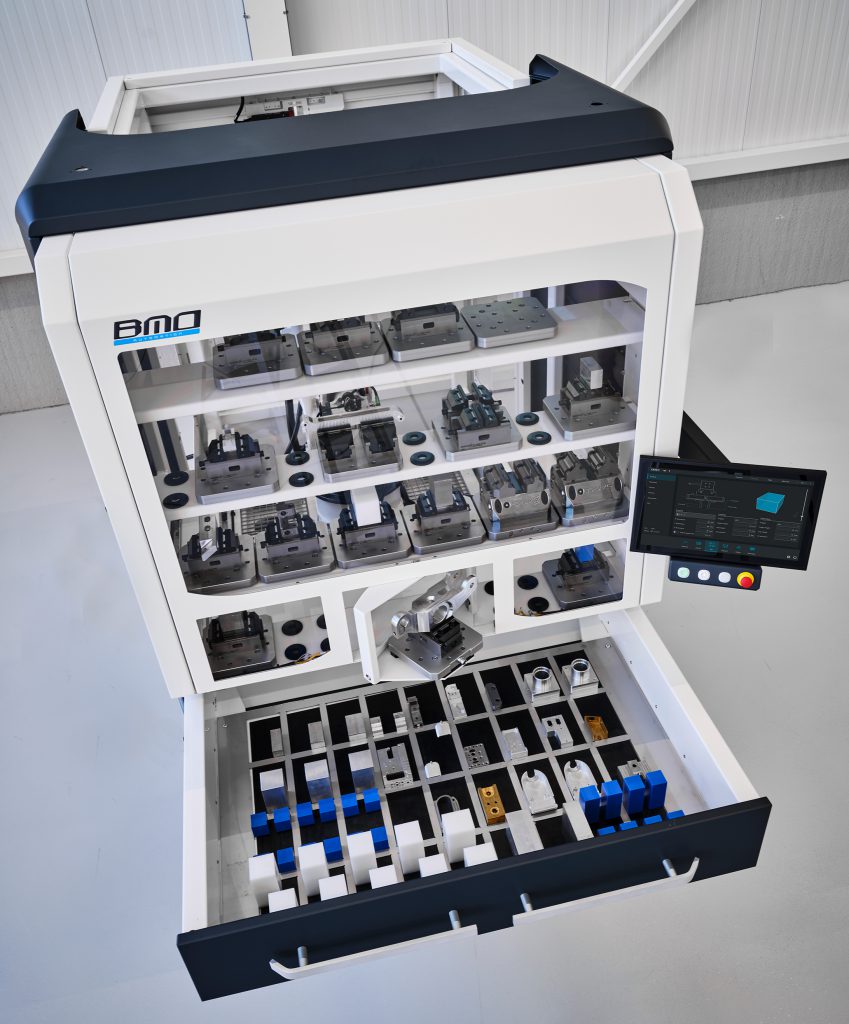

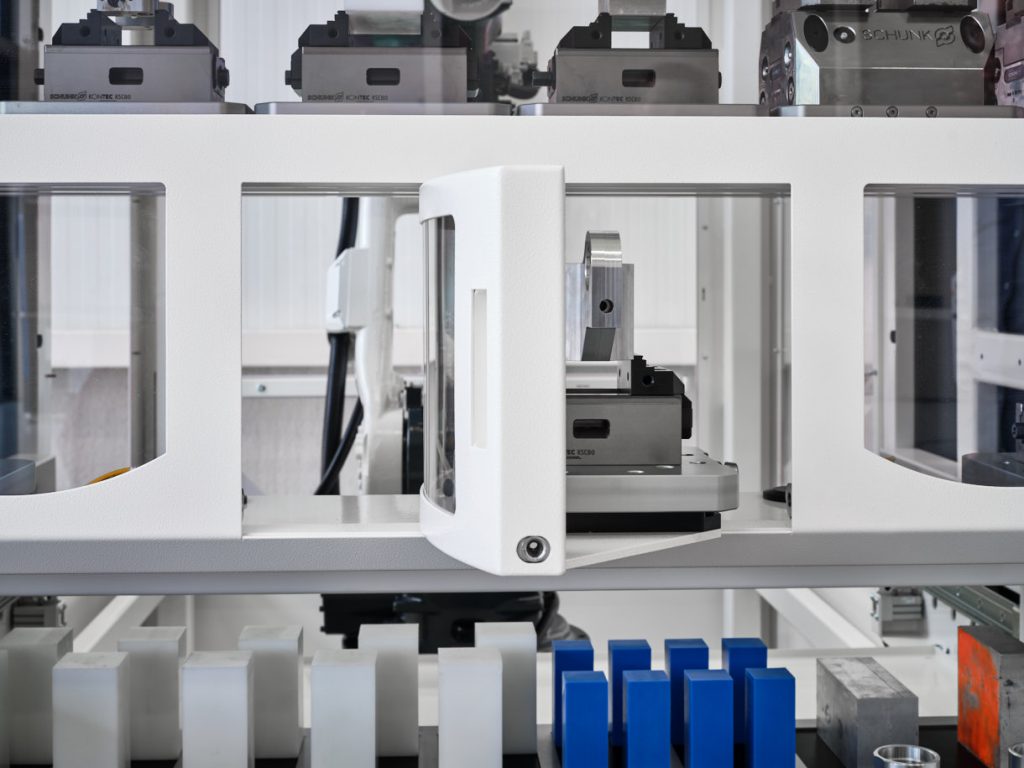

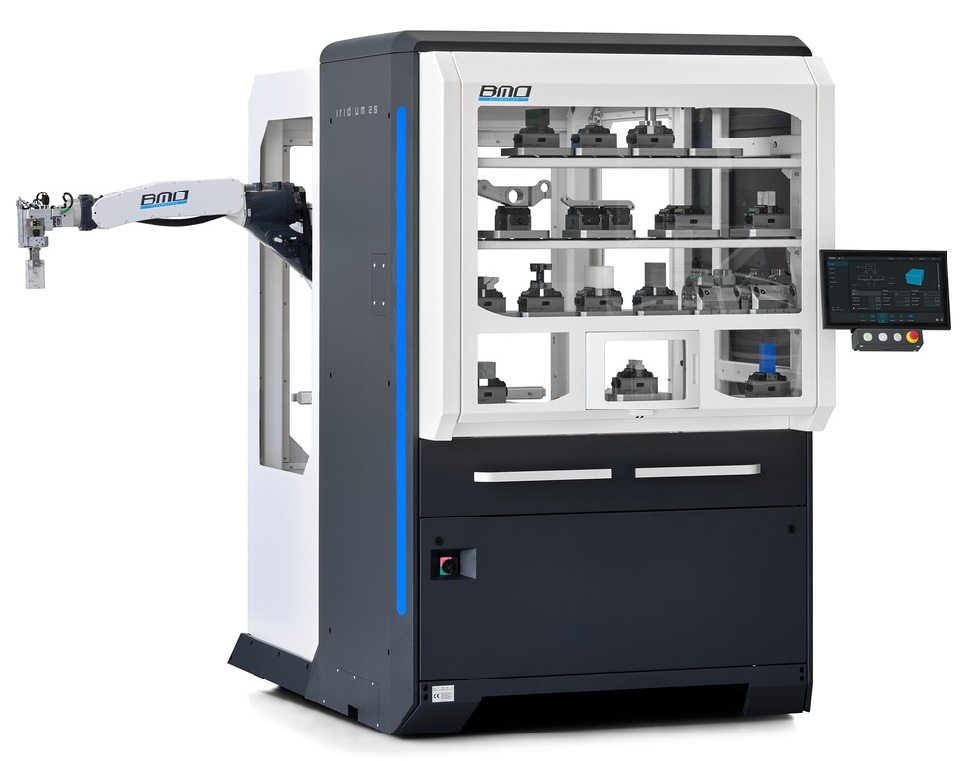

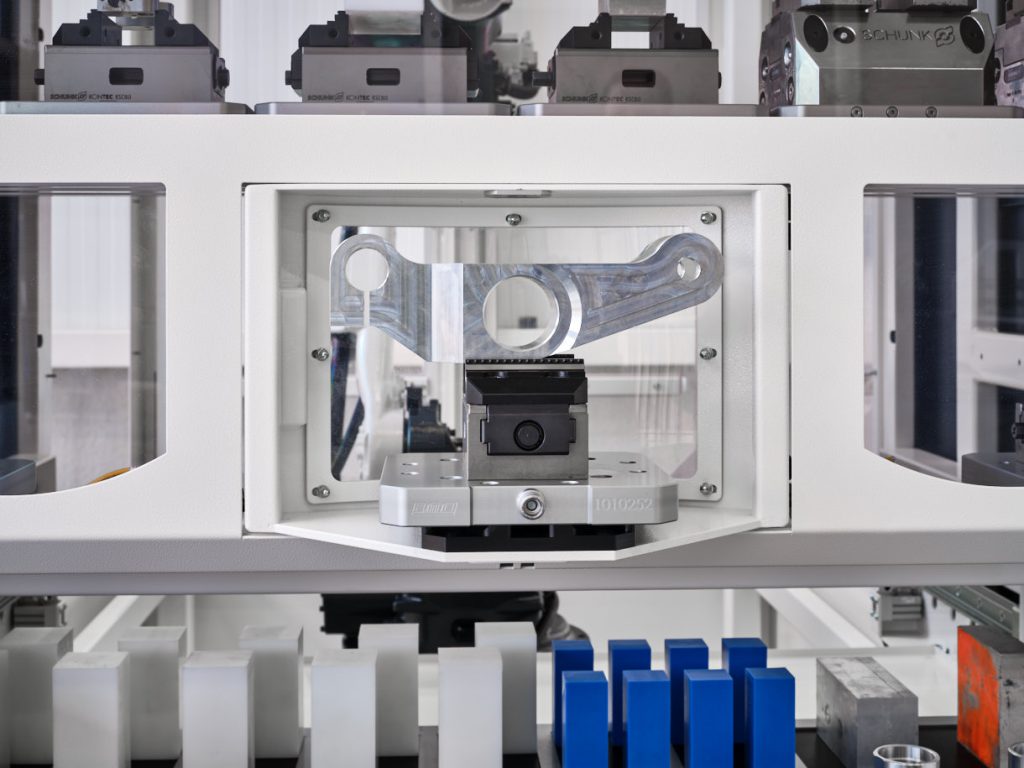

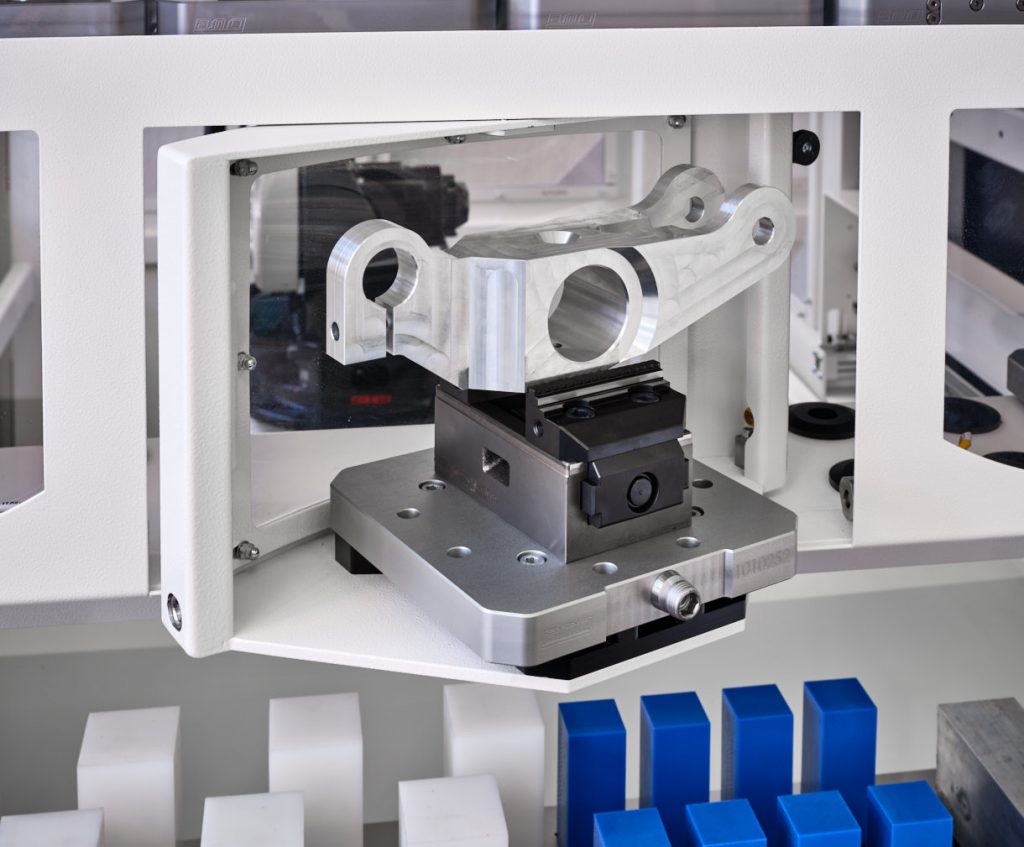

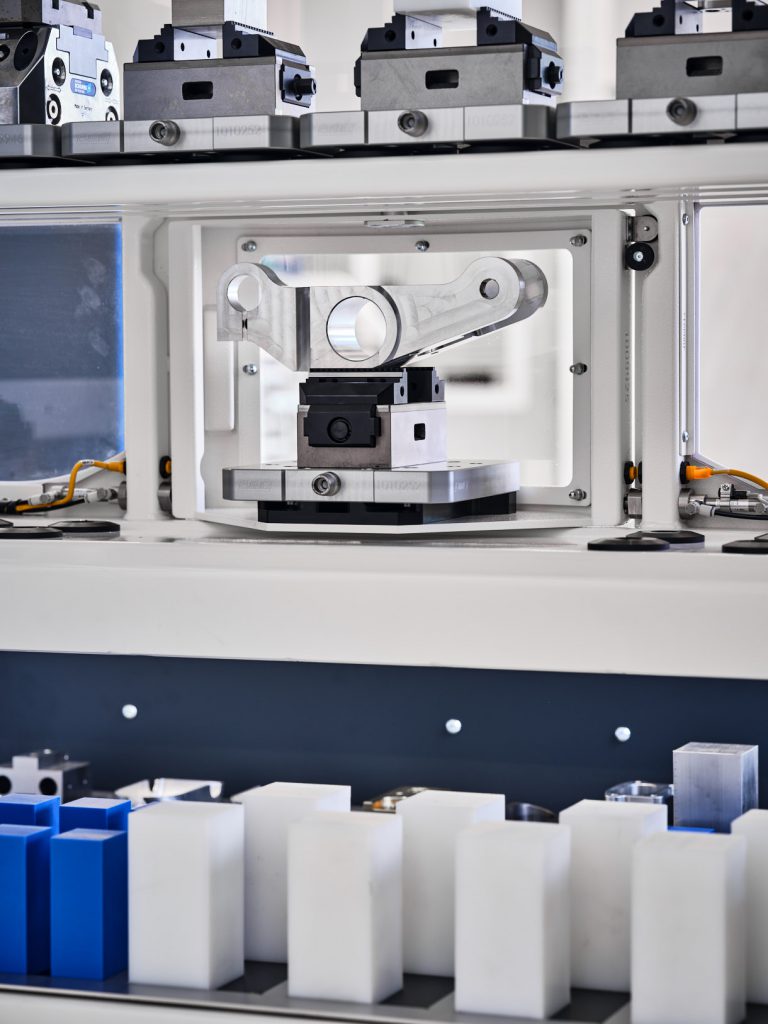

    Pallet belading module

    Pallet belading module

    Pallet belading module

    Standaard produceert u Single Batch. Een mooie start om aan  automatisering te wennen. Optioneel breidt u de IRIDIUM 25 Sideloader uit met Multi Batch mogelijkheden. Optioneel is de IRIDIUM 25 Sideloader zelfs uit te breiden met Multi Batch+Pallet handeling.

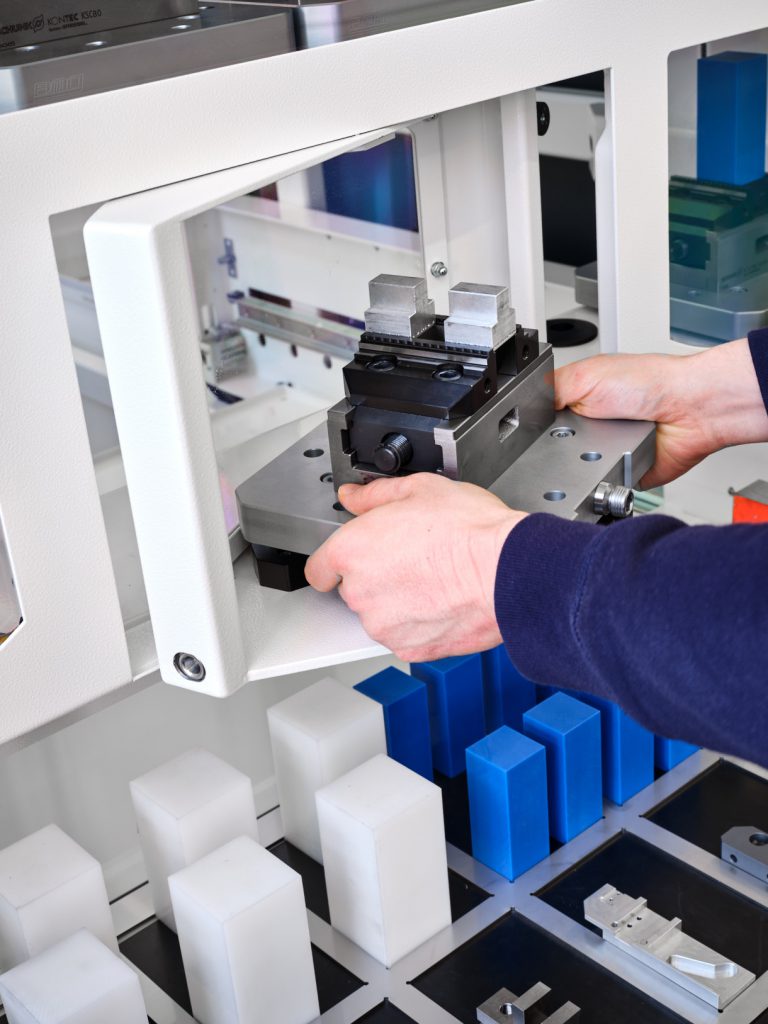

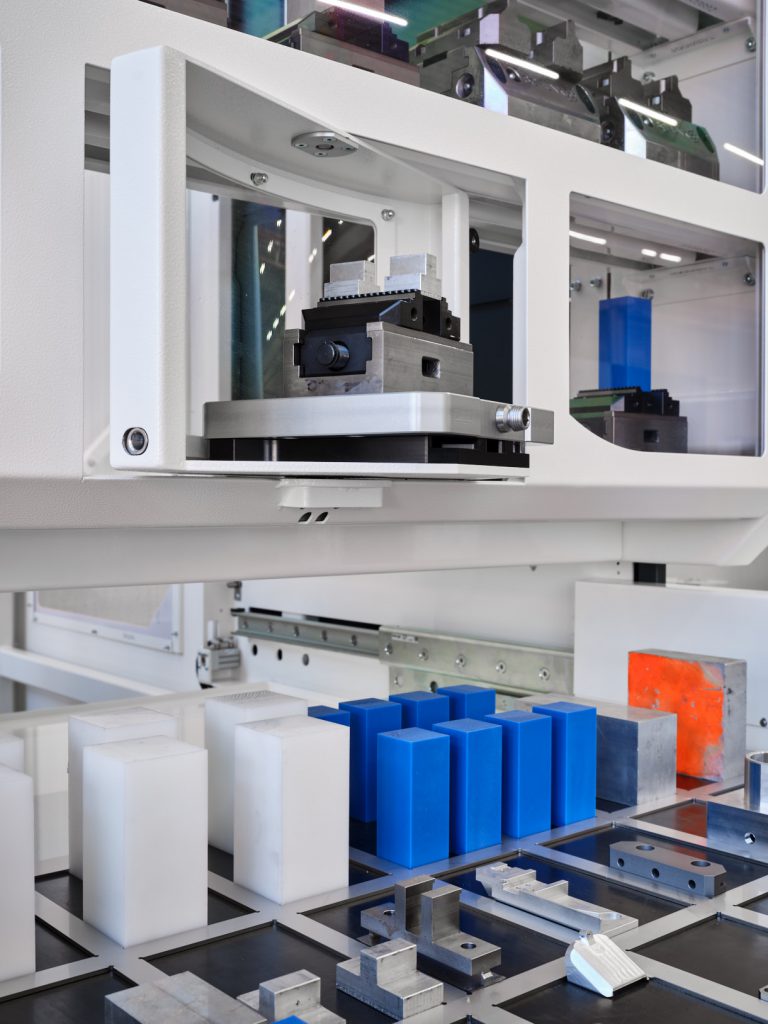

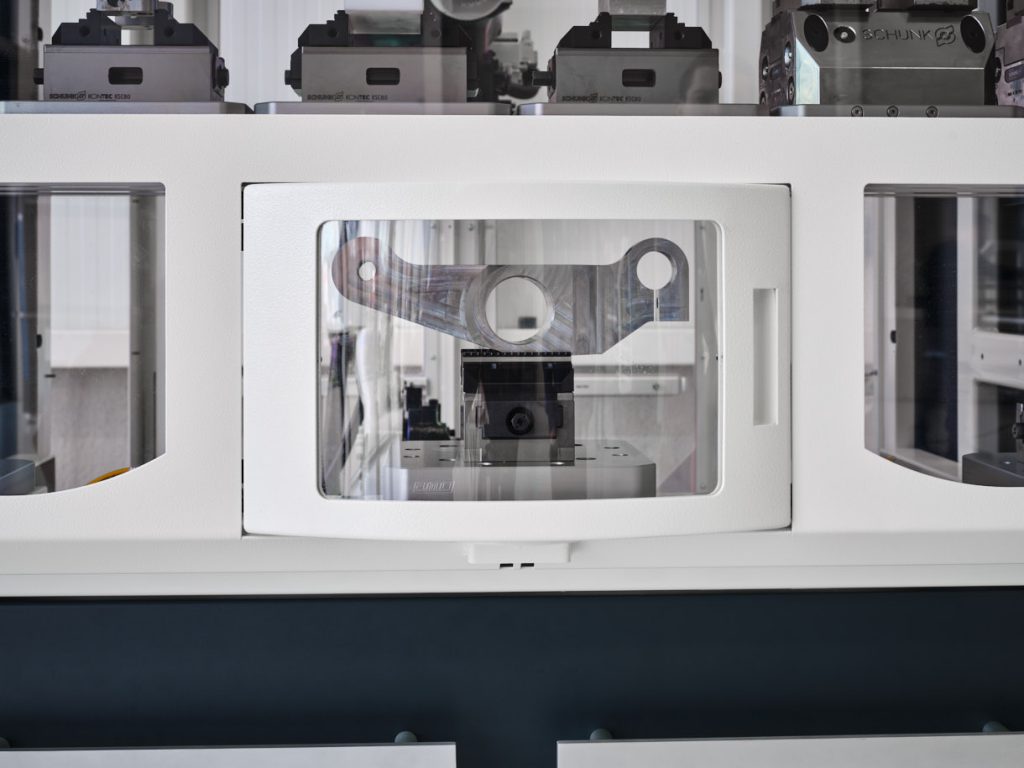

    Voor de ondernemer die meer output uit zijn CNC machine wil halen biedt BMO Automation de mogelijkheid om ook pallets met daarop spanmiddelen op uw CNC machine te beladen. Hiermee verkrijgt u meer flexibiliteit en kunt u meerdere verschillende productformaten onbemand door de combinatie laten produceren. 24/7 productie van verschillende groottes aan productseries door elkaar heen wordt hiermee mogelijk.

    De robot wordt uitgevoerd met een grijper wisselsysteem. Hierdoor kan de robot zijn grijper afkoppelen en zijn pallets aankoppelen.

    • Capaciteit voor 4 pallets 195 x 195 mm
    • Beladen van pallets met of zonder pneumatische machine klem
    • De robot wordt uitgerust met het BMO grijper wisselsysteem
    • Inclusief software BMO Intelligent Pallet Loading Solution (BIPL)
    • Meerdere productseries in één productierun (24/7)



    Product belading module

    Product belading module

    Product belading module

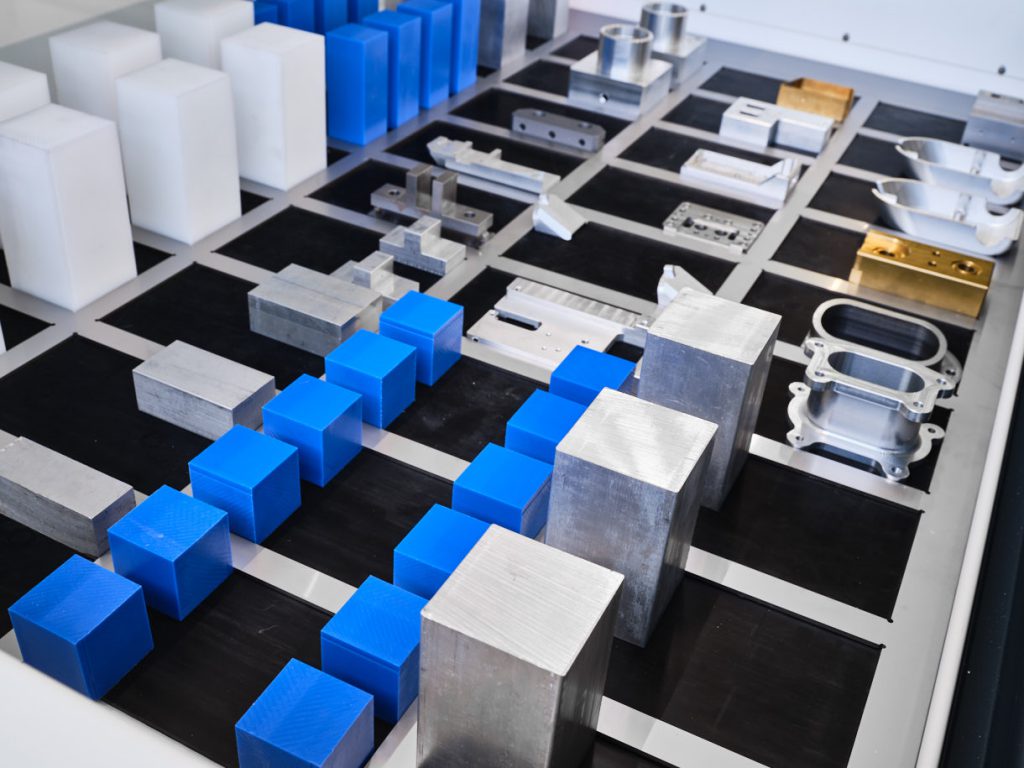

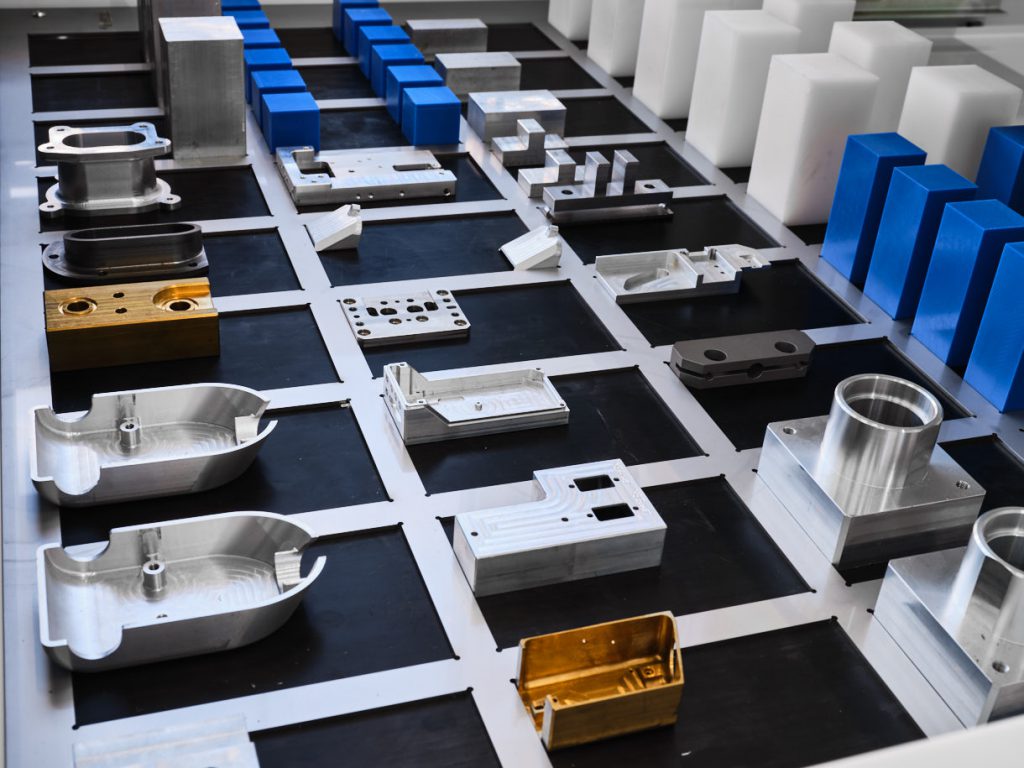

    Standaard is de IRIDIUM 25 Sideloader voorzien van één flexibele tafel voor productopslag. Optioneel kan de IRIDIUM 25 Sideloader worden uitgebreid naar 2 flexibele productlades.

    Standaard producttafel:
    De operator kan de producttafel vullen met het te bewerken materiaal. Na de bewerking legt de robot de bewerkte producten terug op de tafel. De operator kan vervolgens deze tafel, gevuld met eindproducten, leegruimen.

    Optioneel 2 productlades:
    De operator kan dit ladesysteem vullen met het te bewerken materiaal. De robot schuift eigenhandig deze lades naar zich toe om de ruwmaterialen op te pakken en in de CNC machine te laden. Na de bewerking legt de robot de bewerkte producten terug in de lade en schuift deze naar de middenpositie. De operator kan vervolgens deze lade naar zich toe trekken en deze, gevuld met eindproducten, leegruimen. Beladen en ontladen van deze lades kan tijdens bedrijf dus zonder stilstand van het productieproces.

    De ruime tafel of productlades kunnen voorzien worden van verschillende rasters waardoor u de beschikbare ruimte optimaliseert voor uw producten. Hierdoor kunt u zoveel mogelijk producten in de IRIDIUM Sideloader kwijt voor een zo hoog mogelijk aantal spindeluren.

    Met product belading van BMO Automation bent u flexibel, modulair en hebt u een gegarandeerd hogere output.

    • Standaard één flexibele tafel voor productopslag
    • Afmetingen producttafel 1.075 x 725 mm
    • Maximale belasting producttafel: 600 Kg
    • Optioneel 2 robuuste productlades
    • Afmetingen productlade 1.075 x 725 mm
    • Maximale belasting per lade 400 Kg
    • Keuze uit vele verschillende grijpermogelijkheden
    • Optioneel omkeerlade module
    • Optioneel assenbelading incl. assenraster
    • Oneindig verschillende rasters te creëren



    Spanmiddelen

    Spanmiddelen

    Spanmiddelen

    Bij BMO Automation kunt u terecht voor een volledige totaaloplossing. Wij zorgen er, naast de robotautomatisering, namelijk ook voor dat uw CNC machine voorbereid wordt en van een eigen door BMO ontwikkeld nulpuntspansysteem wordt voorzien. Deze ‘chuckplaat’ is uitgerust met pallet aanlegcontrole en wordt op maat gemaakt voor de machinetafel van uw CNC machine. De communicatie tussen de robot en de CNC machine wordt verzorgt middels een door BMO ontwikkelde maatwerk interface. Daarnaast leveren wij verschillende andere opties om de operator het werk zo makkelijk mogelijk te maken.

    • Pallets in vele verschillende formaten (met of zonder mediumdoorvoer)
    • Verschillende types machineklemmen
    • Integratiekit voor handmatige aansturing nulpuntspansysteem
    • Integratiekit voor handmatige aansturing pneumatisch spanmiddel

    BMO Intelligent Control System

    BMO Intelligent Control System

    BMO Intelligent Control System

    LAAGDREMPELIG EN GEBRUIKSVRIENDELIJK

    Het BMO Intelligent Control System (BICS) zorgt voor de aansturing van de IRIDIUM Sideloader. Ook zonder robotkennis zijn onze robot automatiseringen eenvoudig te bedienen, dankzij de zeer gebruiksvriendelijke grafische user interface. Het BMO Intelligent Control System maakt het overbodig om de teach pendant van de robot te gebruiken. De operator bedient de IRIDIUM Sideloader middels een speciaal voor de industrie ontwikkelde Multi-touchscreen (IP67) aan de voorzijde van de robotcel die is gekoppeld aan een high-end besturingssysteem. Er is geen uitgebreide robotkennis nodig om de IRIDIUM Sideloader aan te sturen.

    Door middel van het ingeven van verschillende parameters, afmetingen product, product aantal, grijperselectie en machineklem eigenschappen kan een nieuwe job in productie genomen worden. De zeer intuïtieve bediening is zo eenvoudig dat een nieuwe job binnen 1 minuut kan worden aangemaakt. Niet alleen het instellen maar ook het monitoren van het proces is een groot voordeel van de software. Resterende tijden, cyclustijden en bewerkte producten worden gecalculeerd en kunnen ook remote opgevraagd worden als er gekozen wordt voor de optionele mailmodule.

    Ook de handmatige bediening van machineklem, robotgrijper en toegangsdeur van de cel kunnen via het touchscreen aangestuurd worden. Tevens is in de software de snelheid van de robot regelbaar en kunnen diverse softwareopties uitgevoerd worden. Bij de installatie van iedere nieuwe BMO automatisering leveren wij standaard 2 dagdelen scholing zodat alle operators direct met de automatisering aan de slag kunnen gaan.

    • Bediening via Multi-touchscreen
    • CNC taak te programmeren binnen 1 minuut
    • Remote support module
    • Mail module voor statusmeldingen
    • Job manager om meerdere jobs in te regelen
    • Overzichtelijke menu-indeling met duidelijke symbolen



    BMO Software

    BMO zelfinstellende grijper

    BMO zelfinstellende grijper

    BMO zelfinstellende grijper

    De automatisering oplossingen van BMO  Automation zijn uit te rusten met verschillende grijpermogelijkheden. Voor iedere grijpvraagstuk bieden wij een oplossing.

    Om een optimale flexibiliteit te realiseren heeft BMO de zelfinstellende grijper ontwikkeld. Met deze optie wordt de tweepunts of driepunts grijper voorzien van automatisch instelbare grijperbekken. Via het BMO Intelligent Control System (BICS) kan de operator via een simpele handeling het formaat van het product ingeven waarna de zelfinstellende grijper zich automatisch instelt op de ingegeven maat. Hierdoor kunnen meerdere productformaten in een volcontinu proces geautomatiseerd worden. Nooit meer handmatig omstellen van grijpervingers.

    Bij een parallelgrijper kunnen hierdoor producten in een bereik van 0 t/m 164 mm of 109 t/m 274 mm gegrepen worden zonder tussenkomst van de operator.

    Bij een driepuntsgrijper kunnen hierdoor ronde producten in een bereik van 3 t/m 196 mm of 144 t/m 310 mm gegrepen worden zonder tussenkomst van de operator.



    Automatische deur CNC machine

    Automatische deur CNC machine

    Automatische deur CNC machine

    Steeds meer CNC machines worden af fabriek geleverd met een automatische deur of kunnen achteraf van deze optie worden voorzien. Voor nieuwe en oude CNC machines die deze optie niet hebben kan BMO Automation zorgen voor een automatische deurmodule. Dit kan zowel het automatiseren van een bestaande deur zijn of het installeren van de door BMO ontwikkelde deurmodule.

    • Automatiseren van bestaande deuren van de CNC Machine (voor- en of zijdeur)
    • Installatie en montage van BMO deurmodule
    • Voor nieuwe en oudere CNC machines



    Optionele functionaliteiten

    Bij BMO Automation kunt u instappen op ieder gewenst automatiseringsniveau omdat al onze automatiseringen achteraf nog kunnen voorzien van uitgebreide upgrades én opties. Zo heeft u de mogelijkheid om kleinschalig te beginnen en in een later stadium uw robot automatisering te upgraden wanneer dit gewenst is. Hieronder treft u een kleine selectie van onze optionele functionaliteiten.

    • null

      BMO Vice Pressure Control

      Softwarematig de spankracht van de machineklem programmeren. Dit kan per job via een simpele handeling in het BMO Intelligent Control System ingevoerd worden.

    • null

      BMO Gripper Pressure Control System

      Deze optie geeft u de mogelijkheid om de spankracht van de grijper te programmeren in de software. Hierdoor kunt u per job de spankracht van de grijper instellen.

    • null

      Aandrukcilinder op grijper

      Met een aandrukcilinder op de grijper wordt het product aangedrukt bij het neerzetten en vóór het oppakken zodat de handeling altijd nauwkeurig verloopt.

    • null

      BMO Jobmanager

      De BMO Jobmanager voegt extra functionaliteit toe aan uw machine doordat hiermee de robot meerdere jobs achter elkaar kan uitvoeren.

    • null

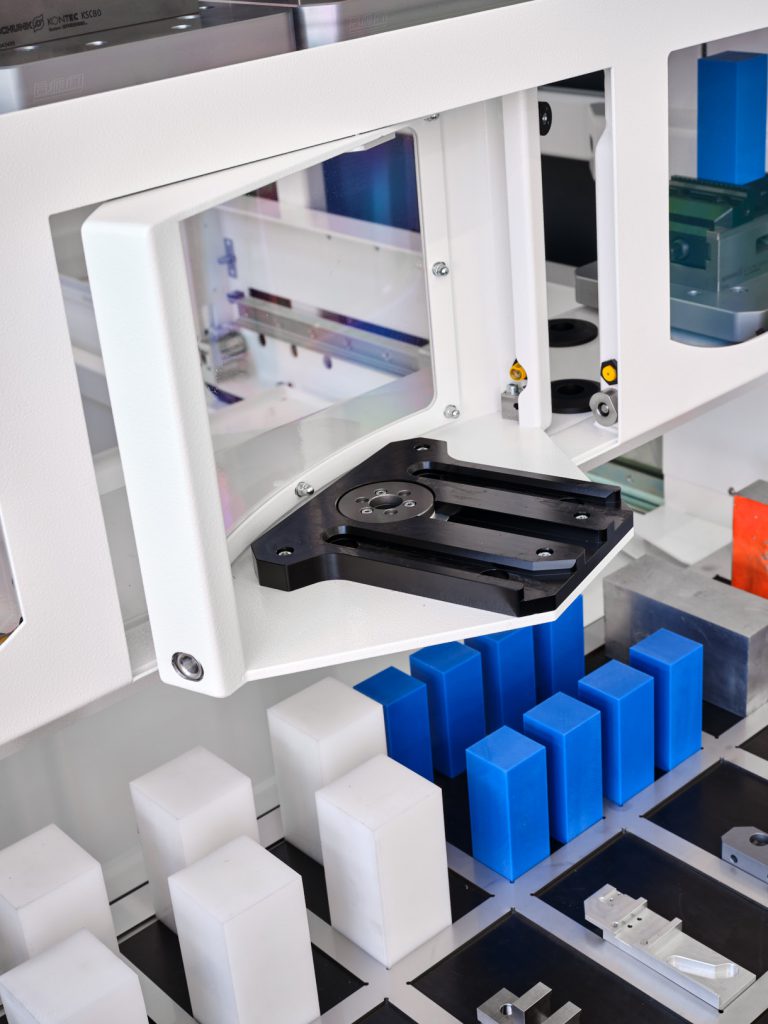

      Omkeerstation

      Het omkeerstation biedt de operator de mogelijkheid om de robot te programmeren zodat deze producten omkeert en vervolgens in het bewerkingsproces terug plaatst. Zo wordt ook het zesde vlak van het product  bewerkt.
