Platinum
Frontloader

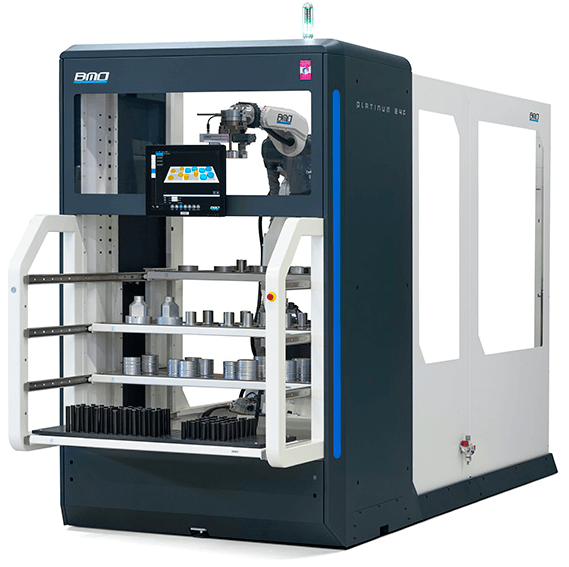

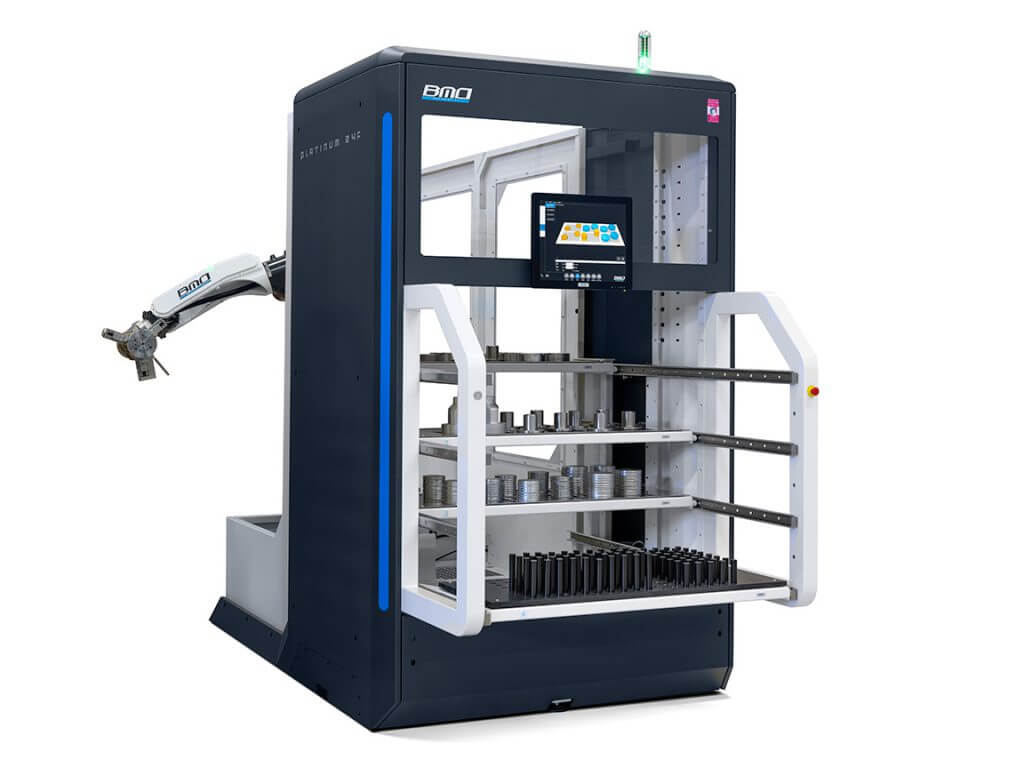

De Platinum Frontloader is een innovatieve, compacte robotcel met uitgebreide keuzefunctionaliteiten. De Frontloader is specifiek ontworpen om de optimale toegankelijkheid van de CNC machine te kunnen garanderen. Door het beladen aan de voorzijde kunnen ook CNC machines zonder zijdeur beladen en ontladen worden.

Standaard productbelading – Keuze uit pallet- of spantangbelading

Met de standaard productmodule en de keuze uit een palletmodule of spantangmodule is de Platinum Frontloader zeer flexibel en een toegevoegde waarde voor het automatiseren van iedere soort CNC machine. Door het wisselen van pallets met opspanningen of spantangen kunt u meerdere verschillende productseries op uw CNC machine volautomatisch produceren. De productiecapaciteit van draaibanken én freesbanken kan eenvoudig met het koppelen van een Platinum Frontloader worden verhoogd.

De alleskunner voor het via de voordeur beladen van CNC draai- én freesmachines

Door het toevoegen van de spantangmodule of palletmodule kunnen er meerdere spanmiddelen door de robot in de CNC machine geplaatst worden. Hierdoor wordt het mogelijk om onbemand meerdere productformaten door de CNC machine te laten bewerken. De voordelen van de automatisering komen het beste tot hun recht bij de combinatie van productbelading met spantang- of palletbelading. U kunt dan vele kleine verschillende productseries en zelfs enkelstuks automatiseren. De Platinum Frontloader past daarom perfect in een omgeving waar kleine tot grote series worden geproduceerd van verschillende afmetingen.

  • Automatiseren van draai- en freesbanken

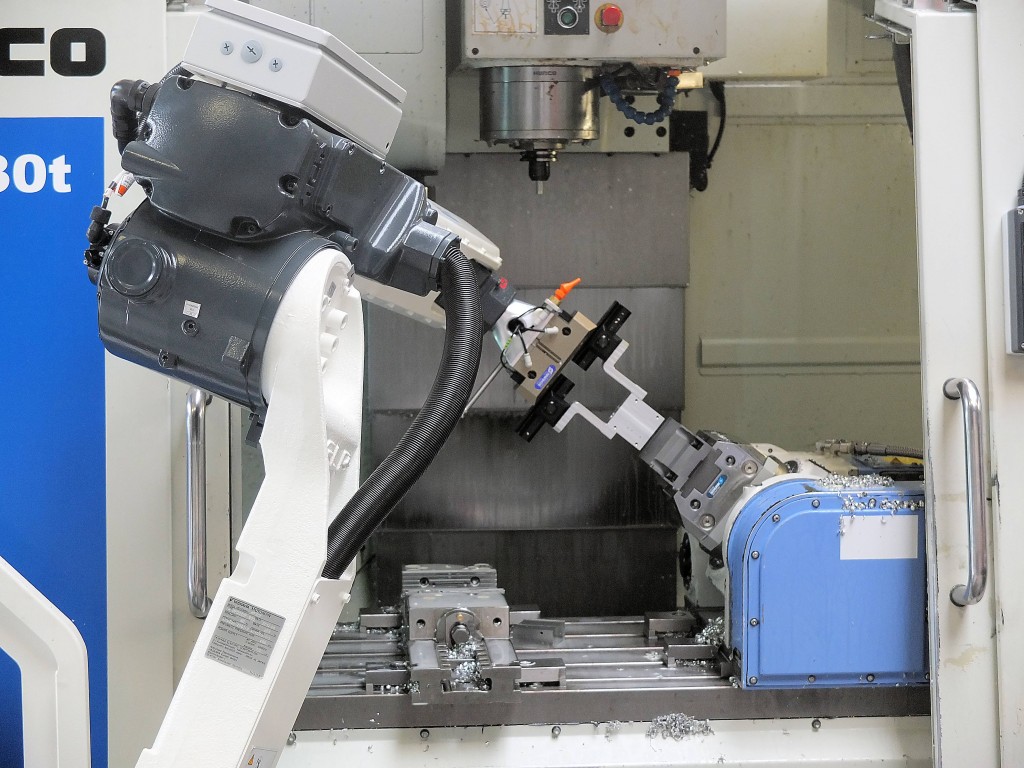

  • Belading via de voordeur van de CNC machine
  • Geschikt voor ieder merk CNC machine
  • 6-assige robot met een maximale draaglast van 24, 50 of 80 kg
  • Meerdere productieseries in één productierun
  • Veel verschillende grijpermogelijkheden
  • Capaciteit voor 18 spantangen
  • Capaciteit voor 8 pallets 395x395mm of 16 pallets 395x195mm
  • Standaard 4 robuuste productlades (max. 7)
  • Bijvullen van productlades tijdens bedrijf mogelijk
  • Keuze uit vele verschillende rastermogelijkheden
  • Variabele producthoogtes door vrij in te delen ladesysteem
Platinum Frontloader – Robot in cel
Breedte: 1908 mm
Hoogte: 2300 mm
Diepte: 3084 mm
Gewicht: 2000 kg
Platinum Frontloader – Robot op sokkel
Breedte: 1908 mm
Hoogte: 2300 mm
Diepte: 4351 mm
Gewicht: 2000 kg
Platinum 24 Frontloader
Breedte: 1408 mm
Hoogte: 2300 mm
Diepte: 2696 mm
Gewicht: 2000 kg
Maximale belasting robot: 24, 50 of 80 kg
Maximale product afmetingen: 274 x 255 mm
Maximaal gewicht per lade: 300 kg
Maximale product hoogte: 255 mm
Afmetingen productlade: 1600 mm x 520 mm
Productlade 24 Frontloader: 1100 mm x 420 mm
  • Lay-out Platinum Frontloader – Robot in cel
  • Lay-out Platinum Frontloader – Robot op sokkel
Specificaties:Platinum FrontloaderPlatinum SideloaderTitaniumTitanium +
Robot capaciteit:24 / 50 / 80 kg24 / 50 / 80 kg50 / 80 kg180 kg
Type CNC machine:Zowel draai- als freesbankZowel draai- als freesbankZowel draai- als freesbankZowel draai- als freesbank
Positie beladen CNC machine:Voorzijde van de CNC machineZijdeur van de CNC machineVoorzijde of zijdeurVoorzijde of zijdeur
Aantal CNC machines beladen:1222
Aantal lades:Standaard 4 (max. 7)Standaard 4 (max. 7)Standaard 4 (max. 7)Standaard 4 (max. 7)
Afmetingen lades:1600 x 520 mm of 1100 x 420 mm1600 x 520 mm875 x 420 mm1600 x 620 mm
Maximale belasting lade:300 kg300 kg300 kg300 kg
Maximaal aantal pallet posities:161696100
Pallet laadstations:Op bovenste ladeOp bovenste ladeOnafhankelijk bedienbare wisselstationsOnafhankelijk bedienbare wisselstations
Optioneel spantangbelading:
Maximaal aantal spantang posities:18
Veiligheid:Vloerscanner en/of hekwerkGesloten systeemGesloten systeemGesloten systeem
Eigenschappen
  • Automatiseren van draai- en freesbanken
  • Belading via de voordeur van de CNC machine
  • Geschikt voor ieder merk CNC machine
  • 6-assige robot met een maximale draaglast van 24, 50 of 80 kg
  • Meerdere productieseries in één productierun
  • Veel verschillende grijpermogelijkheden
  • Capaciteit voor 18 spantangen
  • Capaciteit voor 8 pallets 395x395mm of 16 pallets 395x195mm
  • Standaard 4 robuuste productlades (max. 7)
  • Bijvullen van productlades tijdens bedrijf mogelijk
  • Keuze uit vele verschillende rastermogelijkheden
  • Variabele producthoogtes door vrij in te delen ladesysteem
Layout en maten
Platinum Frontloader – Robot in cel
Breedte: 1908 mm
Hoogte: 2300 mm
Diepte: 3084 mm
Gewicht: 2000 kg
Platinum Frontloader – Robot op sokkel
Breedte: 1908 mm
Hoogte: 2300 mm
Diepte: 4351 mm
Gewicht: 2000 kg
Platinum 24 Frontloader
Breedte: 1408 mm
Hoogte: 2300 mm
Diepte: 2696 mm
Gewicht: 2000 kg
Maximale belasting robot: 24, 50 of 80 kg
Maximale product afmetingen: 274 x 255 mm
Maximaal gewicht per lade: 300 kg
Maximale product hoogte: 255 mm
Afmetingen productlade: 1600 mm x 520 mm
Productlade 24 Frontloader: 1100 mm x 420 mm
  • Lay-out Platinum Frontloader – Robot in cel
  • Lay-out Platinum Frontloader – Robot op sokkel
Foto's
Vergelijk
Specificaties:Platinum FrontloaderPlatinum SideloaderTitaniumTitanium +
Robot capaciteit:24 / 50 / 80 kg24 / 50 / 80 kg50 / 80 kg180 kg
Type CNC machine:Zowel draai- als freesbankZowel draai- als freesbankZowel draai- als freesbankZowel draai- als freesbank
Positie beladen CNC machine:Voorzijde van de CNC machineZijdeur van de CNC machineVoorzijde of zijdeurVoorzijde of zijdeur
Aantal CNC machines beladen:1222
Aantal lades:Standaard 4 (max. 7)Standaard 4 (max. 7)Standaard 4 (max. 7)Standaard 4 (max. 7)
Afmetingen lades:1600 x 520 mm of 1100 x 420 mm1600 x 520 mm875 x 420 mm1600 x 620 mm
Maximale belasting lade:300 kg300 kg300 kg300 kg
Maximaal aantal pallet posities:161696100
Pallet laadstations:Op bovenste ladeOp bovenste ladeOnafhankelijk bedienbare wisselstationsOnafhankelijk bedienbare wisselstations
Optioneel spantangbelading:
Maximaal aantal spantang posities:18
Veiligheid:Vloerscanner en/of hekwerkGesloten systeemGesloten systeemGesloten systeem

Klik op een van onderstaande buttons voor uitgebreide informatie

Pallet of Spantang module

Pallet of Spantang module

Pallet of Spantang module

Standaard is de Platinum Frontloader voorzien van een productbeladingsmodule en een zeer flexibel modulair ladesysteem. Voor de ondernemer die meer output uit zijn CNC machine wil halen biedt BMO Automation de mogelijkheid om ook pallets met daarop spanmiddelen op de CNC machine te beladen óf om verschillende diameters spantangen op de spindels te wisselen. Hiermee verkrijgt u meer flexibiliteit en kunt u meerdere verschillende productformaten onbemand door de combinatie laten produceren. 24/7 productie van verschillende groottes aan productseries door elkaar heen wordt hiermee mogelijk.

Pallet module

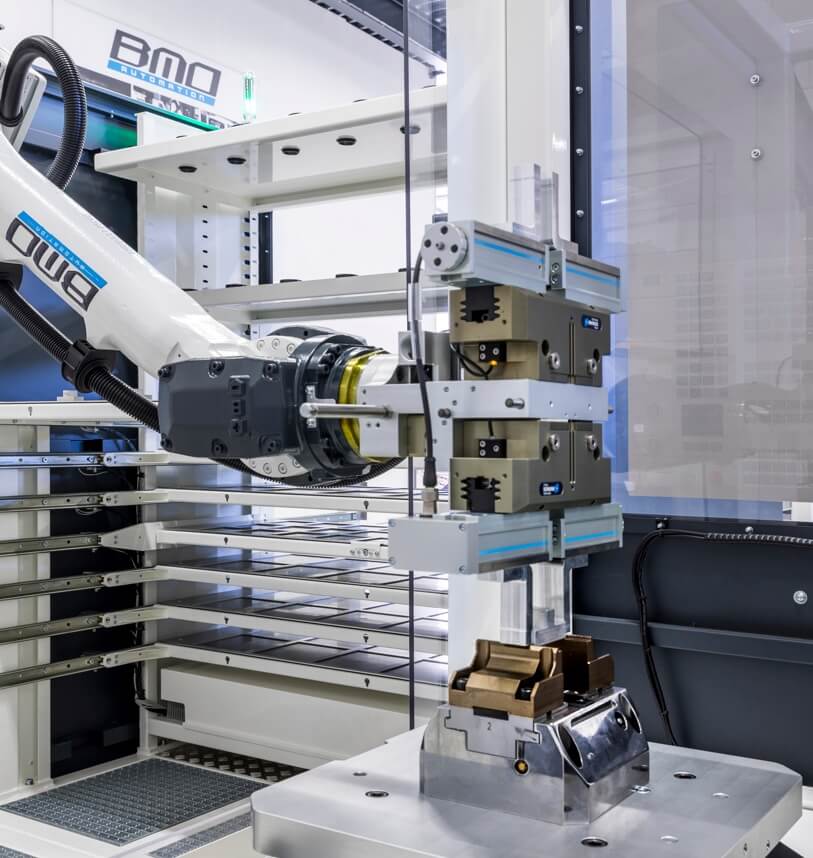

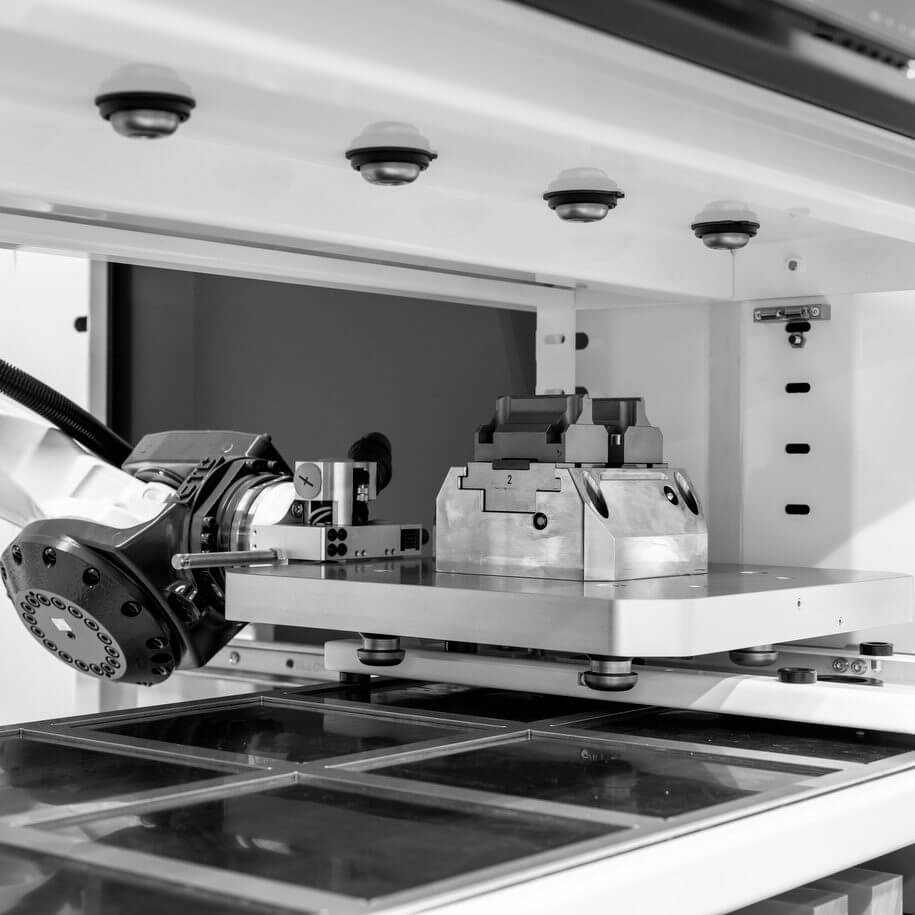

De pallet beladingsmodule biedt de mogelijkheid om producten handmatig op een pallet te spannen en deze door de robot op de CNC machine te laten beladen. Hiermee krijgt u een nog hogere flexibiliteit door ook hoog complexe opspanningen te automatiseren. De robot wordt uitgevoerd met een grijper wisselsysteem. Hierdoor kan de robot zijn grijper afkoppelen en zijn pallets aankoppelen

  • Capaciteit voor 8 pallets 395x395mm of 16 pallets 395x195mm
  • Beladen van pallets met of zonder pneumatische machine klem
  • De robot wordt uitgerust met het BMO grijper wisselsysteem
  • Inclusief software BMO Intelligent Pallet Loading Solution (BIPL)
  • Meerdere productseries in één productierun (24/7)
  • Optionele pallet wisselstation op bovenste lade

Spantang module

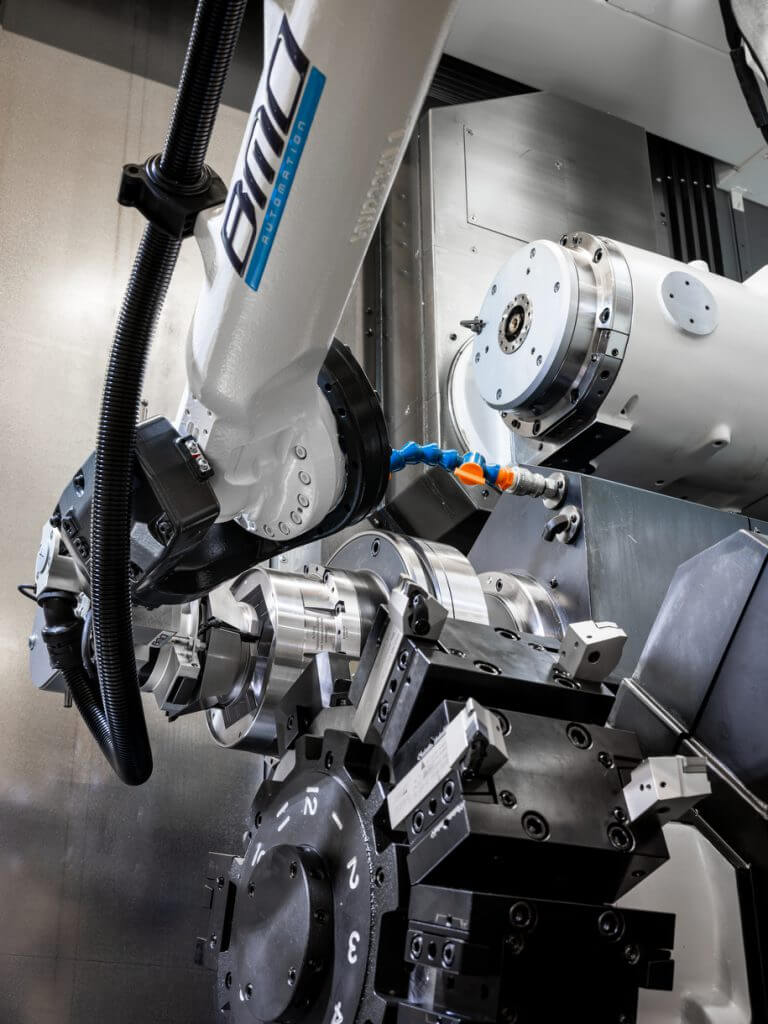

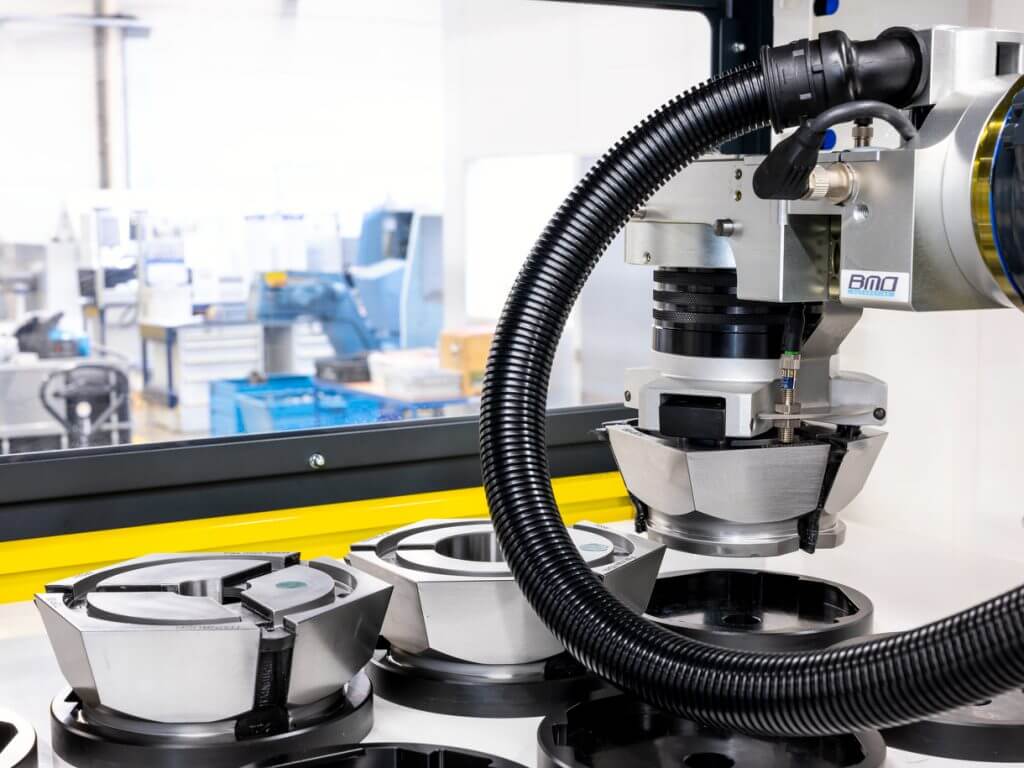

Indien u kiest voor de spantangmodule wordt de robot uitgevoerd met een grijper wisselsysteem waardoor deze een speciale spantanggrijper kan aankoppelen. Met deze speciale grijper kan de robot spantangen uit het rek boven de productlades nemen en in de spantanghouder in de hoofdspindel of subspindel plaatsen.

  • Capaciteit voor 18 spantangposities
  • Beladen van spantangen in diverse diameters
  • De robot wordt uitgerust met het BMO grijper wisselsysteem en een BMO spantanggrijper
  • Inclusief software BMO Intelligent Collet Loading Solution (BICL)
  • Meerdere productseries in één productierun (24/7)
  • Spantang wisselstation op bovenste lade

Product belading module

Product belading module

Product belading module

Standaard is de Platinum Frontloader voorzien van een product beladingsmodule en een zeer flexibel modulair ladesysteem.

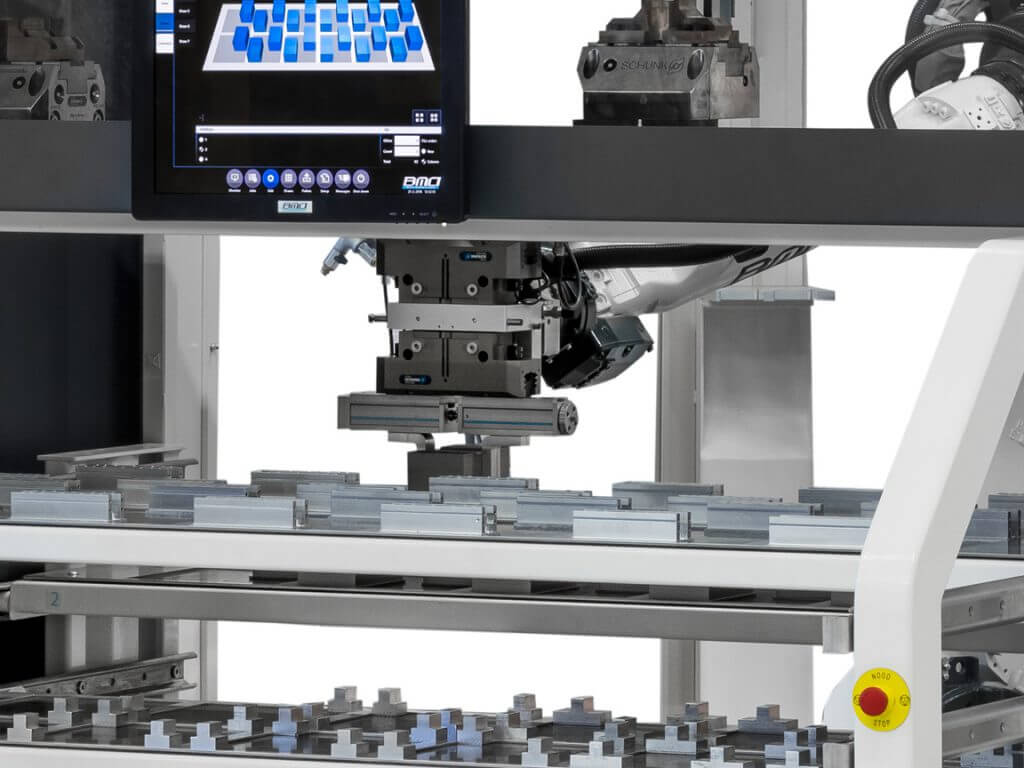

De operator kan dit ladesysteem vullen met het te bewerken materiaal. De robot schuift eigenhandig deze lades naar zich toe om de ruwmaterialen op te pakken en in de CNC machine te laden. Na de bewerking legt de robot de bewerkte producten terug in de lade en schuift deze naar de middenpositie. De operator kan vervolgens deze lade naar zich toe trekken en deze, gevuld met eindproducten, leegruimen. Beladen en ontladen van deze lades kan tijdens bedrijf dus zonder stilstand van het productieproces.

De ruime productlades kunnen voorzien worden van verschillende rasters waardoor u de beschikbare ruimte optimaliseert voor uw producten. Hierdoor kunt u zoveel mogelijk producten in de Platinum Frontloader kwijt voor een zo hoog mogelijk aantal spindeluren. Het variabele ladesysteem maakt het bovendien mogelijk om producten met verschillende hoogtes te automatiseren.

Met product belading van BMO Automation bent u flexibel, modulair en hebt u een gegarandeerd hogere output.

  • Standaard 4 robuuste productlades (maximaal 7)
  • Afmetingen productlade 1600mm x 520mm
  • Afmetingen productlade Platinum 24 Frontloader 1100mm x 420mm
  • Maximale belasting per lade 300kg
  • Keuze uit vele verschillende grijpermogelijkheden
  • Optioneel omkeerlade module
  • Optioneel assenbelading incl. assenraster



Spanmiddelen

Spanmiddelen

Spanmiddelen

Bij BMO Automation kunt u terecht voor een volledige totaaloplossing. Wij zorgen er, naast de robotautomatisering, namelijk ook voor dat uw CNC machine voorbereid wordt en van een eigen door BMO ontwikkeld nulpuntspansysteem wordt voorzien.

Deze ‘chuckplaat’ is uitgerust met pallet aanlegcontrole en wordt op maat gemaakt voor de machinetafel van uw CNC machine. De communicatie tussen de robot en de CNC machine wordt verzorgt middels een door BMO ontwikkelde maatwerk interface. Daarnaast leveren wij verschillende andere opties om de operator het werk zo makkelijk mogelijk te maken.

  • Pallets in vele verschillende formaten (met of zonder mediumdoorvoer)
  • Verschillende types machineklemmen
  • Integratiekit voor handmatige aansturing nulpuntspansysteem
  • Integratiekit voor handmatige aansturing pneumatisch spanmiddel

BMO Intelligent Control System

BMO Intelligent Control System

BMO Intelligent Control System

LAAGDREMPELIG EN GEBRUIKSVRIENDELIJK

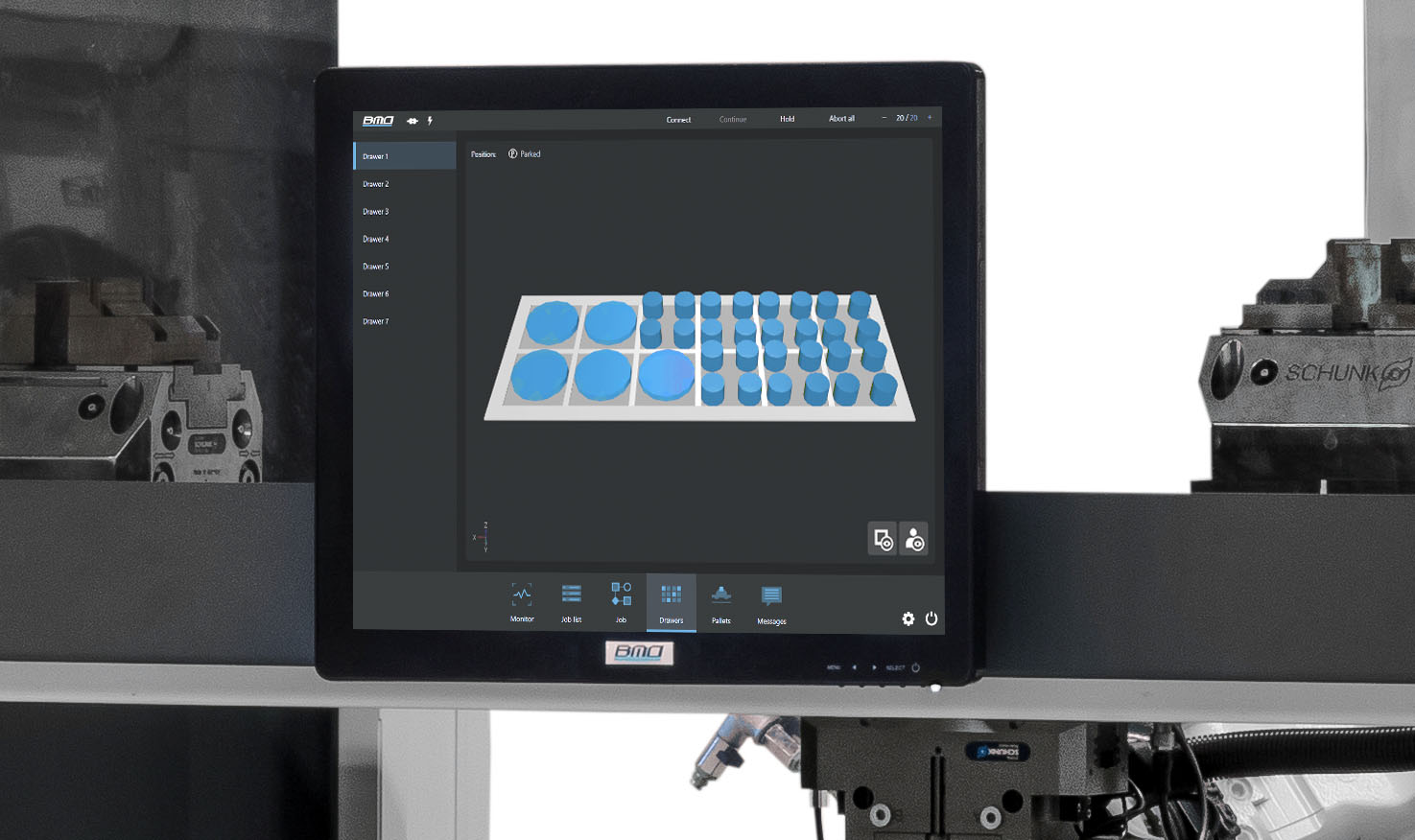

Het BMO Intelligent Control System (BICS) zorgt voor de aansturing van de Platinum Frontloader. Ook zonder robotkennis zijn onze robot automatiseringen eenvoudig te bedienen, dankzij de zeer gebruiksvriendelijke grafische user interface. Het BMO Intelligent Control System maakt het overbodig om de teach pendant van de robot te gebruiken. De operator bedient de Platinum Frontloader middels een speciaal voor de industrie ontwikkelde Multi-touchscreen (IP67) aan de voorzijde van de robotcel die is gekoppeld aan een high-end besturingssysteem. Er is geen uitgebreide robotkennis nodig om de robot automatiseringen van BMO Automation aan te sturen.

Door middel van het ingeven van verschillende parameters, afmetingen product, product aantal, grijperselectie en machineklem eigenschappen kan een nieuwe job in productie genomen worden. De zeer intuïtieve bediening is zo eenvoudig dat een nieuwe job binnen 1 minuut kan worden aangemaakt. Niet alleen het instellen maar ook het monitoren van het proces is een groot voordeel van de software. Resterende tijden, cyclustijden en bewerkte producten worden gecalculeerd en kunnen ook remote opgevraagd worden als er gekozen wordt voor de optionele mailmodule.

Ook de handmatige bediening van machineklem, robotgrijper en toegangsdeur van de cel kunnen via het touchscreen aangestuurd worden. Tevens is in de software de snelheid van de robot regelbaar en kunnen diverse softwareopties uitgevoerd worden. Bij de installatie van iedere nieuwe BMO automatisering leveren wij standaard 2 dagdelen scholing zodat alle operators direct met de automatisering aan de slag kunnen gaan.

  • Bediening via Multi-touchscreen
  • CNC taak te programmeren binnen 1 minuut
  • Remote support module
  • Mail module voor statusmeldingen
  • Job manager om meerdere jobs in te regelen
  • Overzichtelijke menu-indeling met duidelijke symbolen

Servogrijper

Servogrijper

BMO Servogrijper

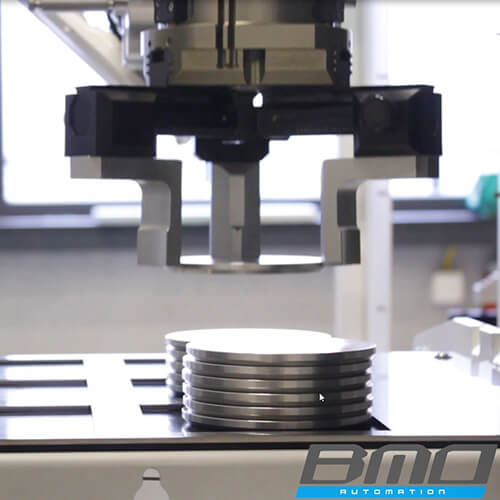

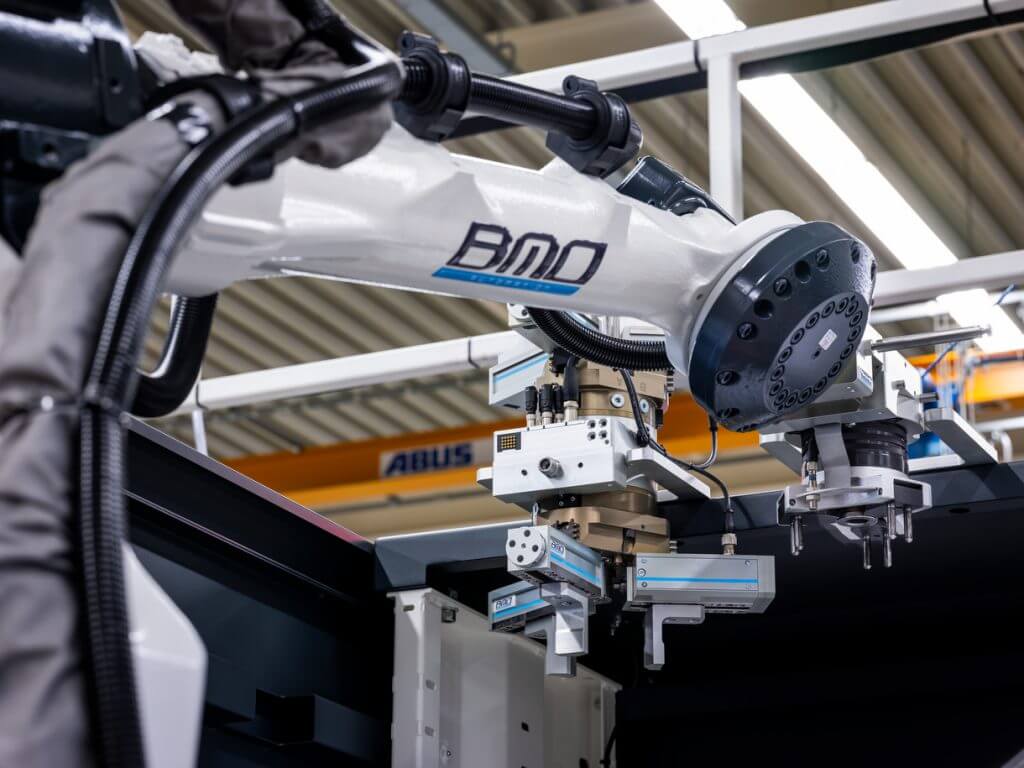

De automatisering oplossingen van BMO  Automation zijn uit te rusten met verschillende grijpermogelijkheden. Voor iedere grijpvraagstuk bieden wij een oplossing.

Om een optimale flexibiliteit te realiseren heeft BMO de servobekken ontwikkeld. Met deze optie wordt de tweepunts of driepunts grijper voorzien van automatisch instelbare grijperbekken. Via het BMO Intelligent Control System (BICS) kan de operator via een simpele handeling het formaat van het product ingeven waarna de servogrijper zich automatisch instelt op de ingegeven maat. Hierdoor kunnen meerdere productformaten in een volcontinu proces geautomatiseerd worden. Nooit meer handmatig omstellen van grijpervingers.

Bij een parallelgrijper kunnen hierdoor producten in een bereik van 0 t/m 164 mm of 109 t/m 274 mm gegrepen worden zonder tussenkomst van de operator.

Bij een driepuntsgrijper kunnen hierdoor ronde producten in een bereik van 3 t/m 196 mm of 144 t/m 310 mm gegrepen worden zonder tussenkomst van de operator.

Automatische deur CNC machine

Automatische deur CNC machine

Automatische deur CNC machine

Steeds meer CNC machines worden af fabriek geleverd met een automatische deur of kunnen achteraf van deze optie worden voorzien. Voor nieuwe en oude CNC machines die deze optie niet hebben kan BMO Automation zorgen voor een automatische deurmodule. Dit kan zowel het automatiseren van een bestaande deur zijn of het installeren van de door BMO ontwikkelde deurmodule.

  • Automatiseren van bestaande deuren van de CNC Machine (voor- en of zijdeur)
  • Installatie en montage van BMO deurmodule
  • Voor nieuwe en oudere CNC machines

Optionele functionaliteiten

Bij BMO Automation kunt u instappen op ieder gewenst automatiseringsniveau omdat al onze automatiseringen achteraf nog kunnen voorzien van uitgebreide upgrades én opties. Zo heeft u de mogelijkheid om kleinschalig te beginnen en in een later stadium uw robot automatisering te upgraden wanneer dit gewenst is. Hieronder treft u een kleine selectie van onze optionele functionaliteiten.

  • null

    Spantang wisselstation op bovenste lade

    Met een spantang wisselstation op de bovenste productlade kan de operator makkelijk spantangen verwisselen zonder het productieproces te hoeven verstoren.

  • null

    BMO Clamping Block Pressure Control

    Softwarematig de spankracht van de machineklem programmeren. Dit kan per job via een simpele handeling in het BMO Intelligent Control System ingevoerd worden.

  • null

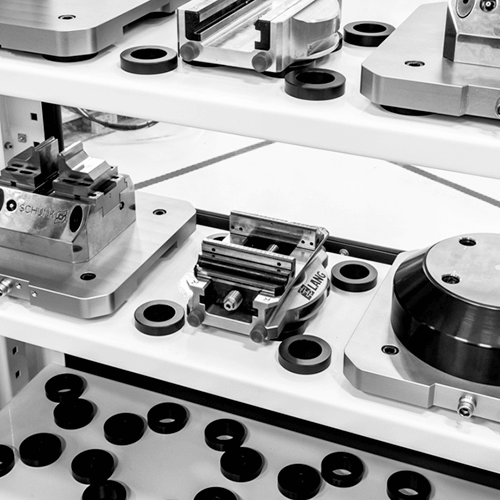

    Flexibele indeling rekken

    Extra flexibiliteit door de mogelijkheid om meerdere palletformaten in uw robot automatisering te gebruiken. Voordeel is dat u de capaciteit van de robotcel door deze flexibiliteit optimaal gebruikt.

  • null

    BMO Gripper Pressure Control System

    Deze optie geeft u de mogelijkheid om de spankracht van de grijper te programmeren in de software. Hierdoor kunt u per job de spankracht van de grijper instellen.

  • null

    Aandrukcilinder op grijper

    Met een aandrukcilinder op de grijper wordt het product aangedrukt bij het neerzetten en vóór het oppakken zodat de handeling altijd nauwkeurig verloopt.

  • null

    BMO Jobmanager

    De BMO Jobmanager voegt extra functionaliteit toe aan uw machine doordat hiermee de robot meerdere jobs achter elkaar kan uitvoeren.

  • null

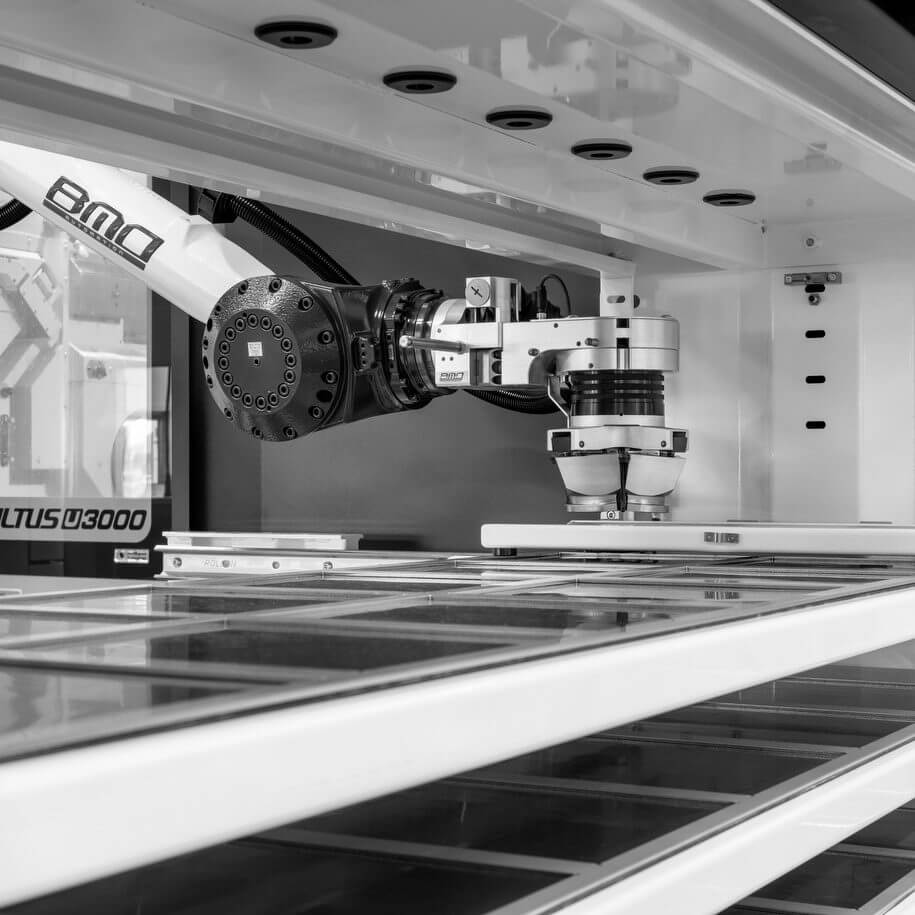

    Pallet laadstation op bovenste productlade

    Met een pallet laadstation op de bovenste productlade kan de operator makkelijk pallets, tot een hoogte van 200mm, verwisselen zonder het productieproces te hoeven verstoren.

  • null

    Omkeerstation

    Het omkeerstation biedt de operator de mogelijkheid om de robot te programmeren zodat deze producten omkeert en vervolgens in het bewerkingsproces terug plaatst. Zo wordt ook het zesde vlak van het product  bewerkt.
