Hermle C800U en een Hermle C40U aan een BMO Titanium 180

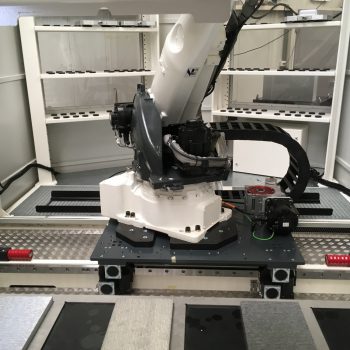

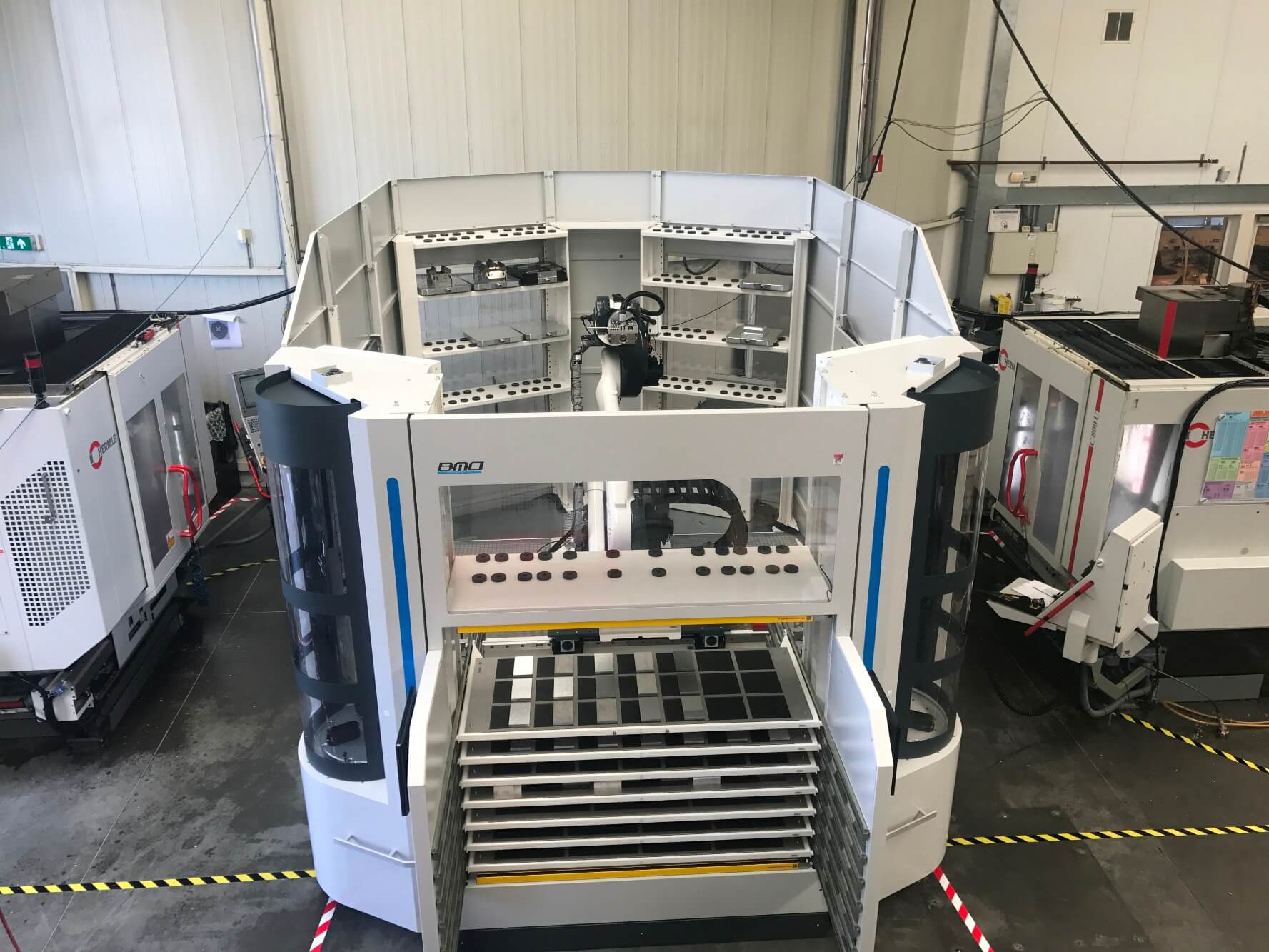

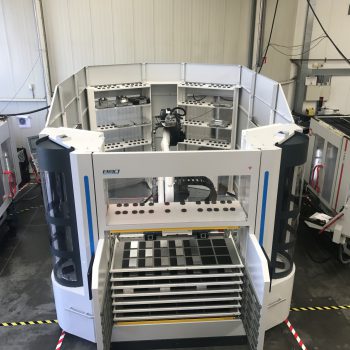

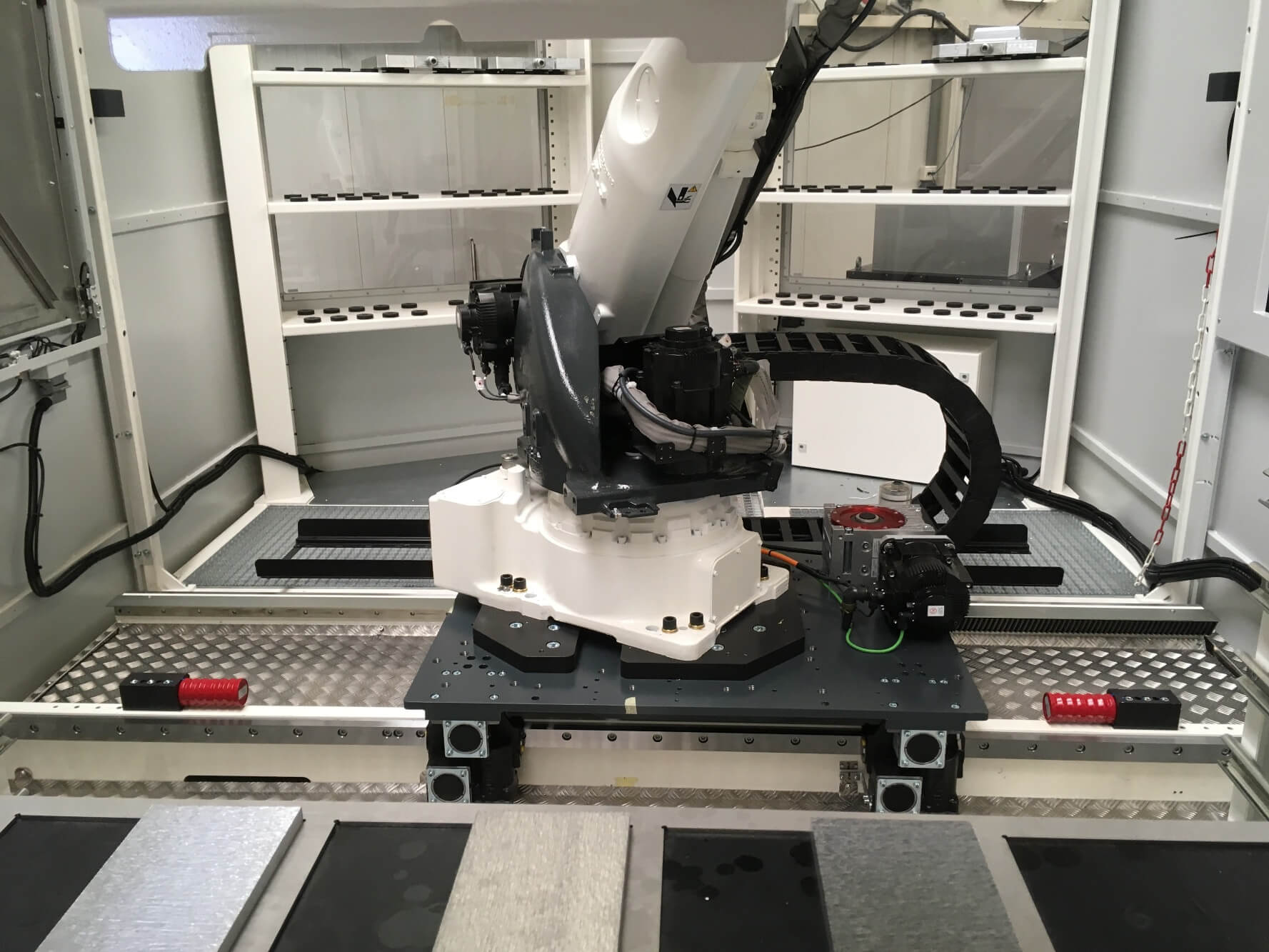

Hier is een weergave van een BMO Titanium 180 aan twee CNC-machines van Hermle. Aan de linkerzijde is een Hermle C800U gekoppeld en aan de rechterzijde een Hermle C40U. In deze combinatie heeft de klant gekozen om de BMO robot te voorzien van Hermle kleuren. Om de machines te kunnen beladen is de robot geplaatst op een lineaire slede. De veiligheid wordt gewaarborgd door het gesloten systeem en de vloerscanners tussen de BMO robot en de Hermle machines.

Deze BMO robotcel bestaat o.a. uit de volgende specificaties:

  • BMO Titaniumseries
  • 180 kilogram robot
  • Pallet- en productbelading (alleen palletbelading is optioneel)
  • Machine interface Heidenhain (robot zijde)

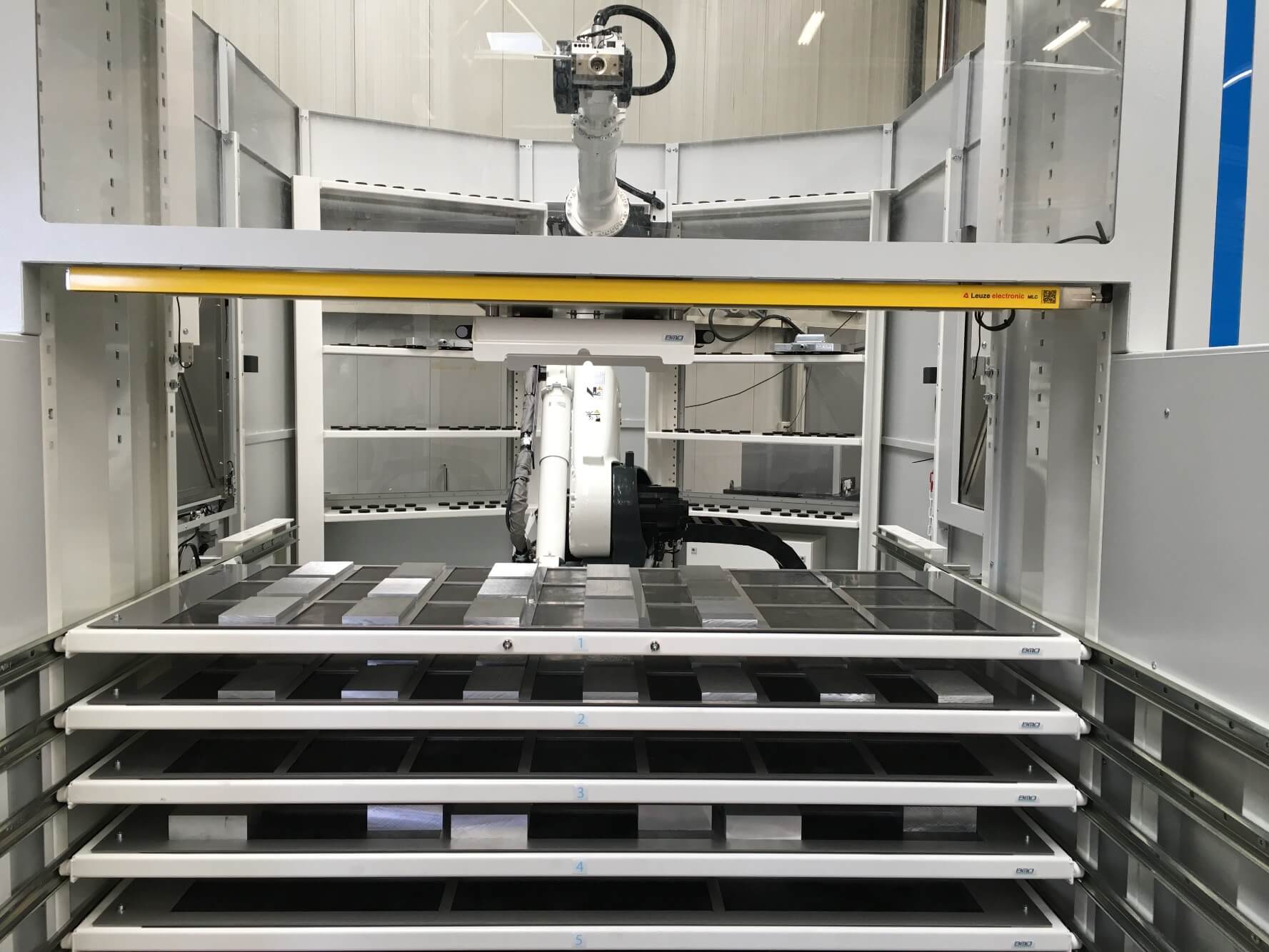

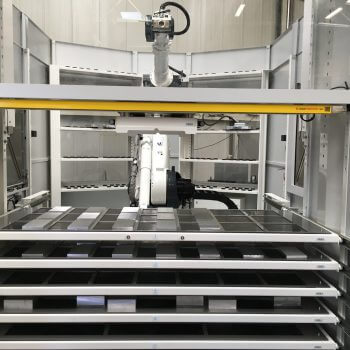

  • 7 productlades
  • 38 palletplaatsen (bij alleen palletbelading is de capaciteit 50 palletplaatsen)
  • Programma nummer selectie op beide CNC-machines
  • Jobmanager
  • Mail module
  • Grijper wisselsysteem
  • Flexibele rekindeling
  • Enkele parallelgrijper met servobekken (ook handmatige verstelbare bekken zijn mogelijk)
  • Dubbele parallelgrijper met handmatig verstelbare bekken (ook servobekken zijn mogelijk)
  • Pallets afmetingen 395×395 met of zonder mediumdoorvoer (ook mogelijk met de optie om verschillende palletformaten te gebruiken)
  • Diverse machineklemmen mogelijk, standaard Schunk KSP+160 of KSP+250
  • Gripbekken ten behoeve van KSP+160 / KSP+250
  • Omkeerstation
  • Twee pallet belaad stations
  • Één draaiplateau in het pallet belaad station
  • Sluisdeuren en twee vloerscanners zorgen voor de veiligheid

Deze configuratie is onderdeel geweest van onze rubriek ‘Installatie van de maand’ (zie link)

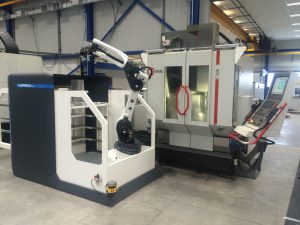

Hermle C600U – Platinum 24 Frontloader
